Sottostazione mobile MT 23kV

Asunción (Paraguay)

Descrizione

Studio, progettazione e realizzazione di una sottostazione mobile 23kV, composta da due trailer da 17 m ciascuno. Sarà utilizzata per l'ampliamento di una sottostazione 220kV e durante opere di manutenzione ed emergenza, in Paraguay.

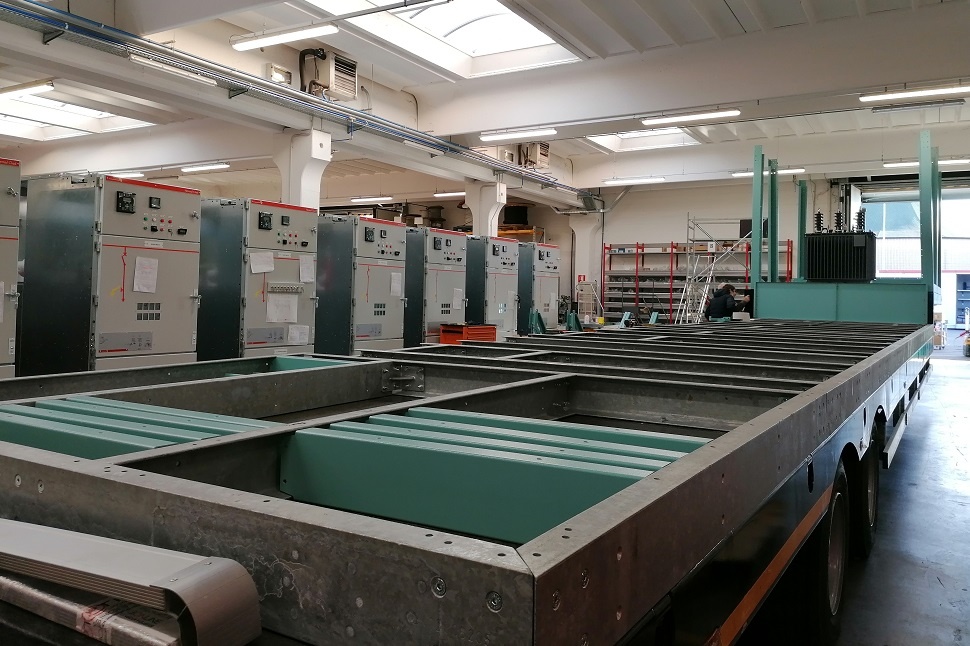

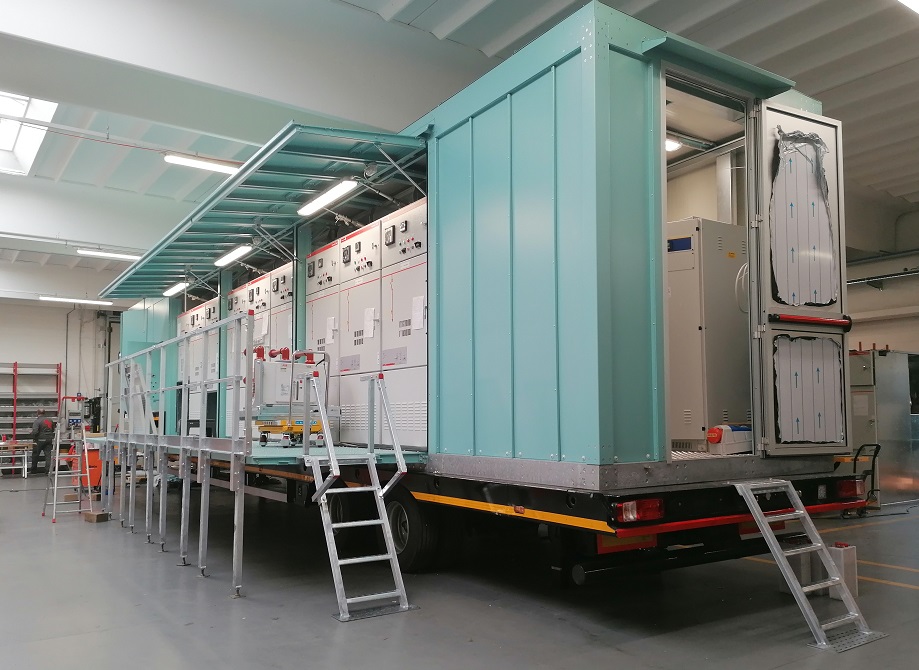

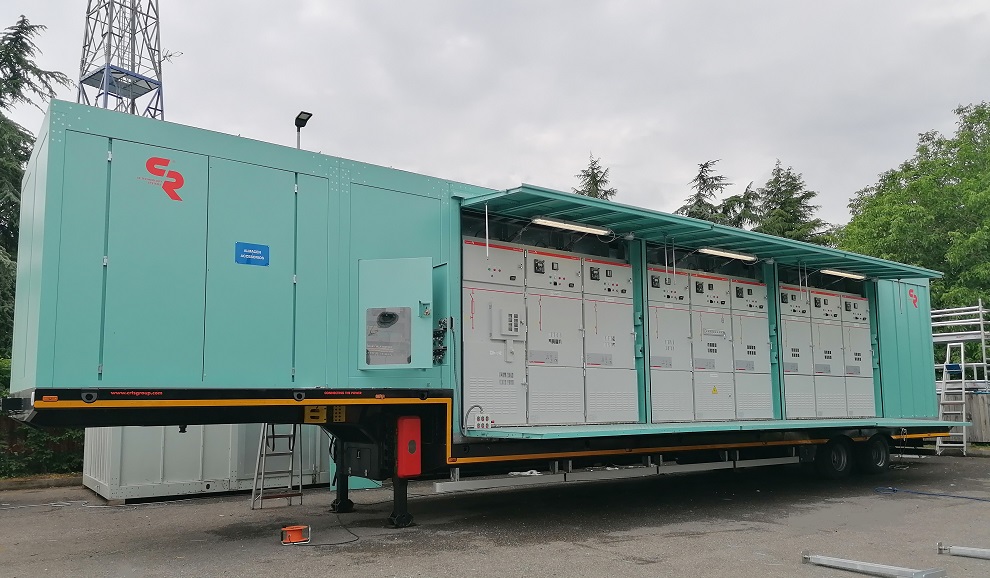

Equipaggiamento montato sul primo trailer:

  • Cabina STC-Box, con sistema elettrico di apertura e chiusura portelloni
  • Quadro di media tensione (MT) isolato in aria (AIS) Normal Clad (n. 9 celle) 24kV 2500A 25kA, equipaggiato con sensori di controllo, protezione e allarme. Il quadro elettrico è progettato per funzionare sia come unità indipendente, che connesso alla sottostazione principale
  • Quadro di bassa tensione (BT) Euro SDS
  • Trasformatore di corrente e tensione
  • Messa a terra
  • Relè di protezione
  • Sistema SCADA per il monitoraggio da remoto
  • Accessori per garantire l'integrità dell'attrezzatura durante il trasporto, anti-vibrante

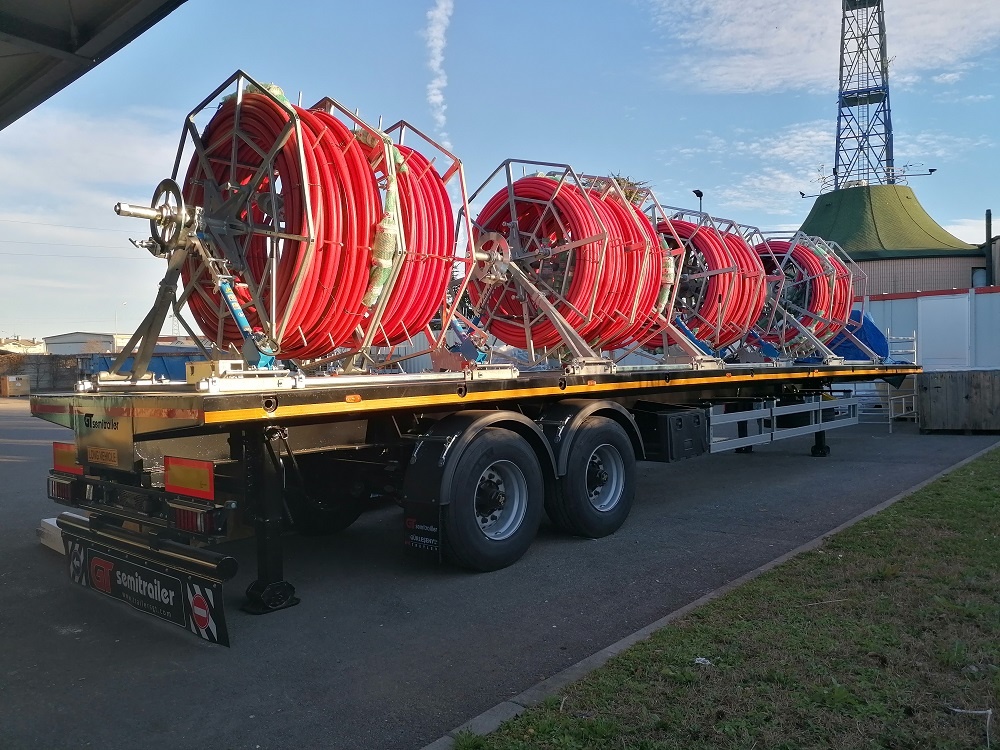

Il secondo trailer include:
  • Cavi 23kV
  • Centralina idraulica
  • Avvolgicavo automatici ad azionamento idraulico
La sottostazione mobile è progettata per resistere al clima subtropicale, con temperature che raggiungono i 42° gradi e un livello di umidità pari al 90%.
