Subestación móvil MT 23kV

Asunción (Paraguay)

Descripciòn

Estudio, diseño y construcción de una subestación móvil de 23kV, compuesta por dos remolques de 17m cada uno. Se utilizará para la ampliación de una subestación de 220kV y durante los trabajos de mantenimiento y emergencia en Paraguay.

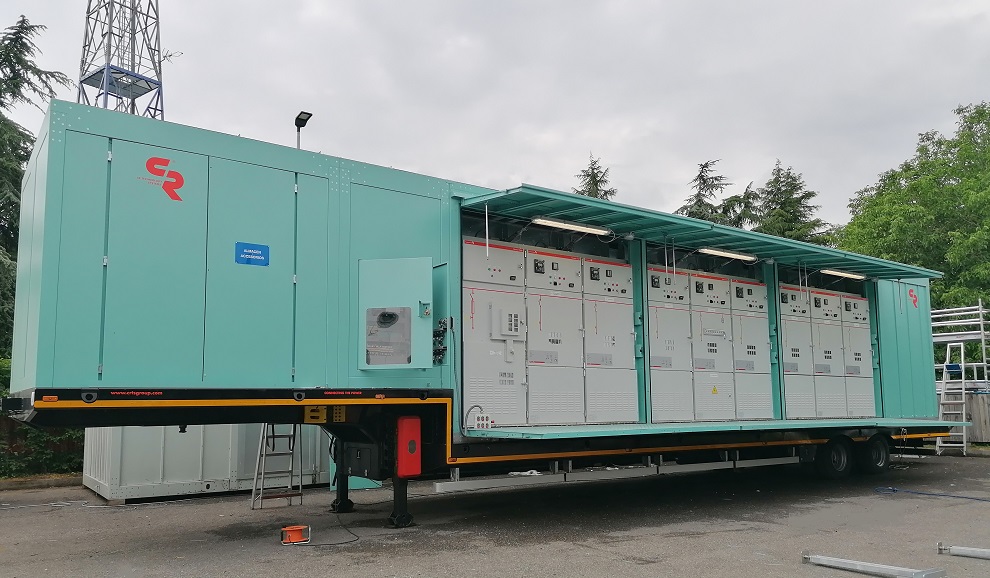

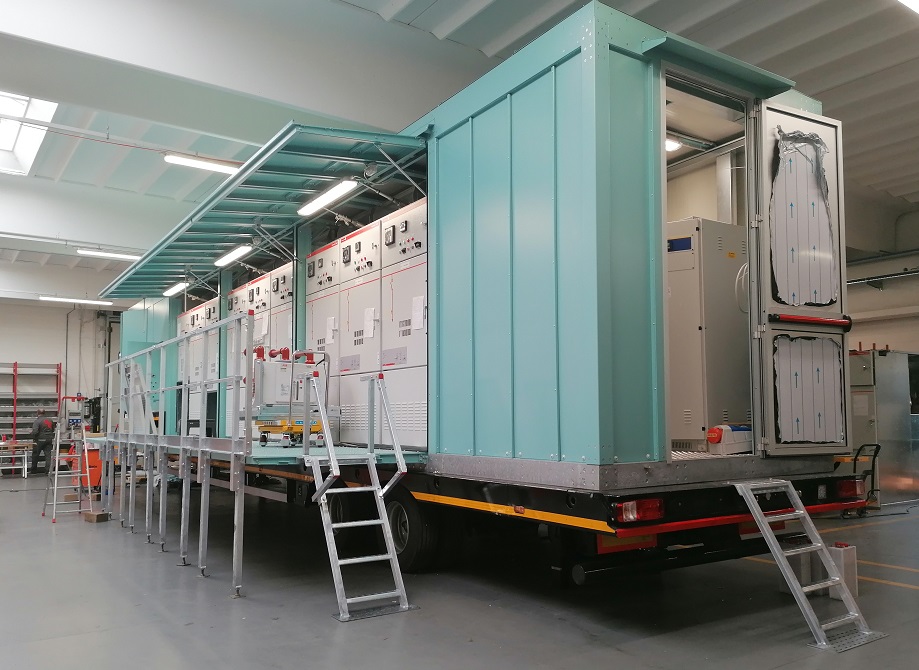

Equipo montado en el primer remolque:

  • Cabina STC-Box, con sistema eléctrico de apertura y cierre de puertas

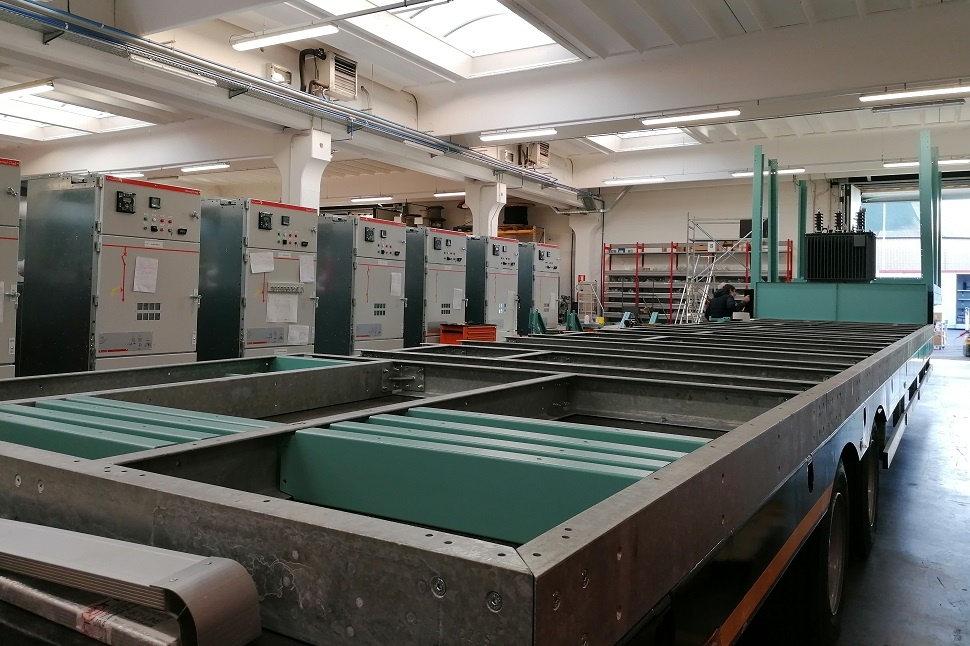

  • Celdas de media tensión (MT) aislado de aire (AIS) Normal Clad (n. 9 celdas) 24kV 2500A 25kA, equipado con sensores de control, protección y alarma. El cuadro eléctrico está diseñado para funcionar tanto como unidad independiente como conectado a la subestación principal
  • Panel de baja tensión (BT) Euro SDS
  • Transformador de corriente y tensión
  • Puesta a tierra
  • Relé de protección
  • Sistema SCADA para el monitoreo remoto
  • Accesorios para asegurar la integridad del equipo durante el transporte, antivibración

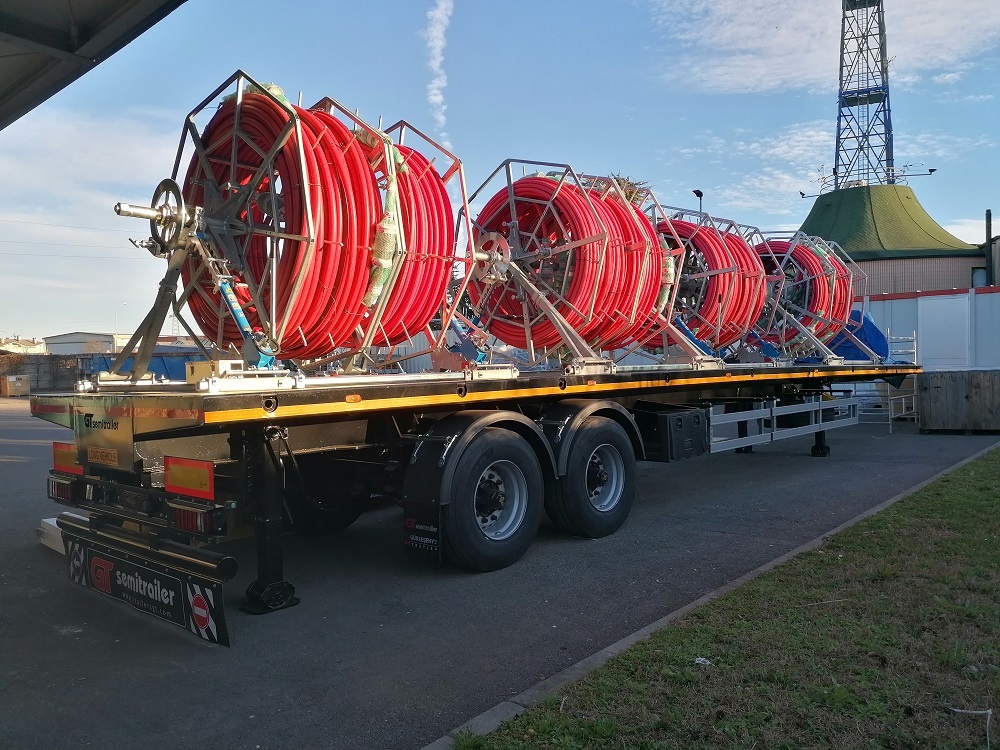

El segundo tráiler incluye:
  • Cabos 23kV
  • Unidad hidraulica
  • Enrolladores de cable automáticos accionados hidráulicamente
La subestación móvil está diseñada para soportar el clima subtropical, con temperaturas que alcanzan los 42 grados y un nivel de humedad del 90%.
