eHOUSE: la soluzione smart per la distribuzione energetica

America Latina

Descrizione

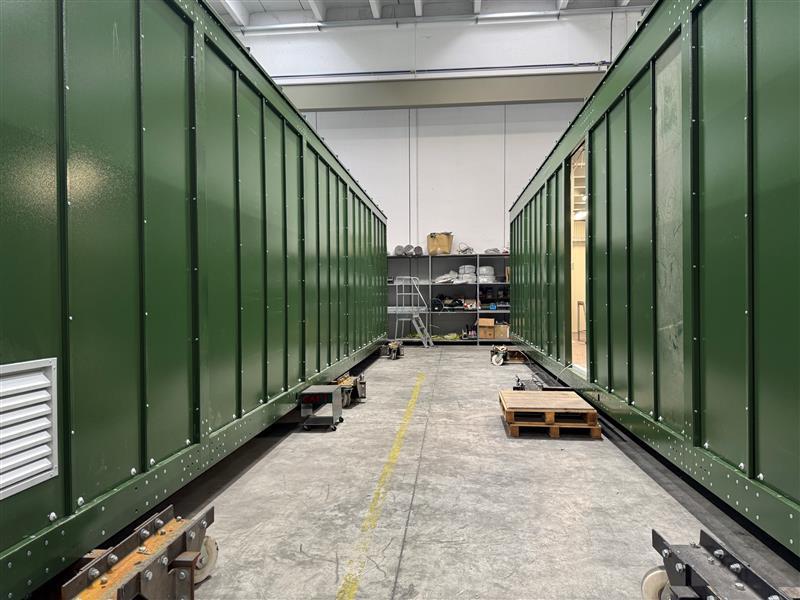

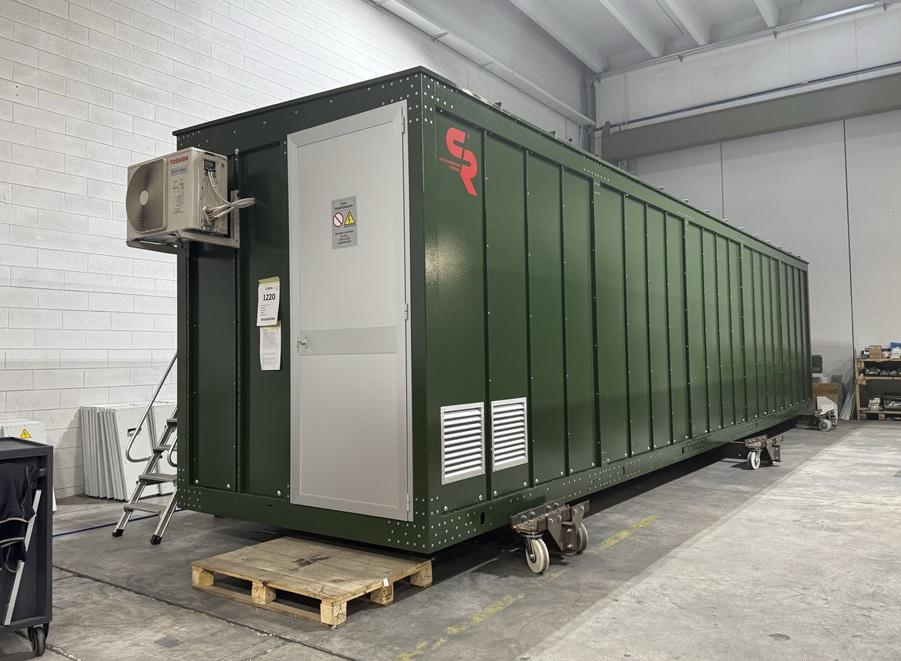

Nr. 5 sottostazioni compatte plug-in per la distribuzione di energia elettrica MT e BT a livello territoriale, destinate soprattutto ad attività alberghiere. Le cabine fanno parte di un unico sistema di distribuzione MT a doppio anello.

Nel dettaglio, le eHouse hanno le seguenti caratteristiche:

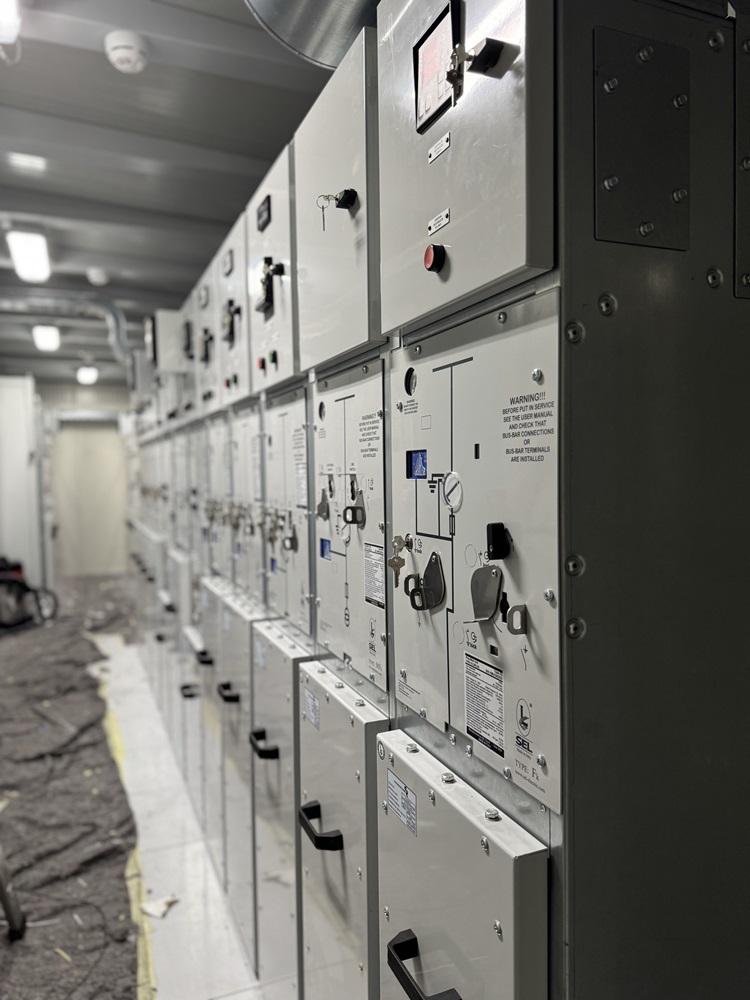

  • eHouse per distribuzione MT, con n. 20 celle ATR-Ring 24kV 630A 16kA(1s);
  • eHouse per distribuzione MT, con n. 23 celle ATR-Ring 24kV 630A 16kA(1s);
  • eHouse per distribuzione MT, con n. 21 celle ATR-Ring 24kV 630A 16kA(1s);
  • eHouse per distribuzione MT, con n. 24 celle ATR-Ring 24kV 630A 16kA(1s);
  • eHouse per distribuzione MT, con n. 26 celle ATR-Ring 24kV 630A 16kA(1s);
Inoltre, ciascun cabinato è dotato di pannelli BT Euro SDS 220/127V 60Hz, pannello RTU connesso allo SCADA, trasformatore trifasico in resina 50kVA, pannelli Euro P&C per il controllo del sistema d’illuminazione pubblica, sistema di condizionamento, impianto antincendio, caricabatterie/UPS da 150Ah per l’alimentazione dei servizi aux privilegiati di cabina con alimentazione indipendente ridondata da 3 fonti (da anello 1, da anello 2, da trafo aux 50kVA), attrezzatura ausiliaria.

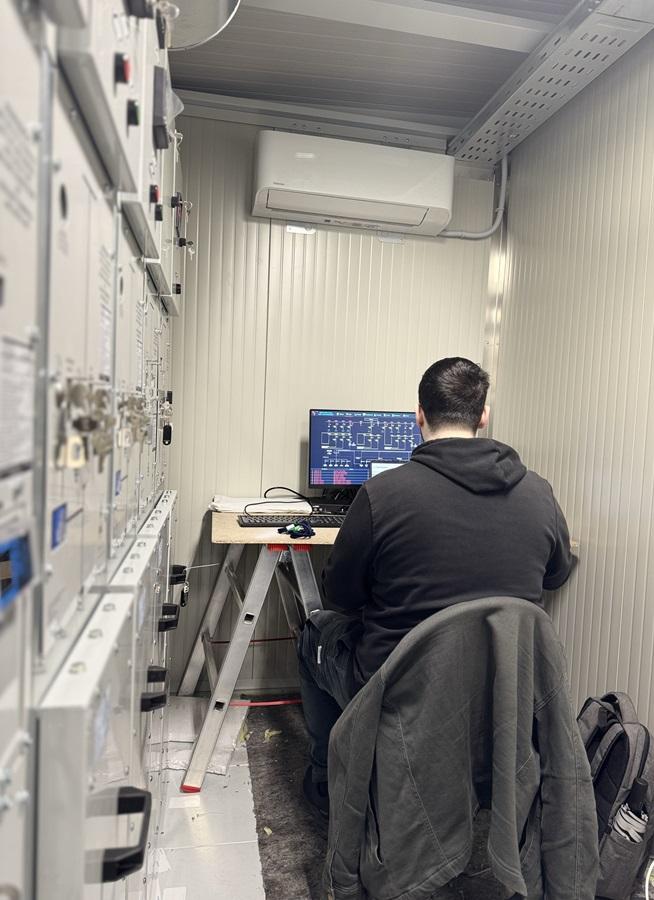

Tutti i cabinati comunicano con il sistema SCADA tramite 4G/LTE e fibra ottica. Il quadro SCADA verrà posizionato in un apposito locale di controllo e monitoraggio, in posizione centrale rispetto alle cabine ad anello, per la loro supervisione e interventi da remoto o manuale in caso di intervento del personale in campo o manutenzione programmata. I protocolli per la comunicazione utilizzati all’interno di tutto il sistema di supervisione sono il Gateway IEC 61870-5-104, Modbus, IEC 61850, il GPS utilizza protocollo NTP per la sincronizzazione oraria.
