eHOUSE: la solución inteligente para la distribución de energía

Descripciòn

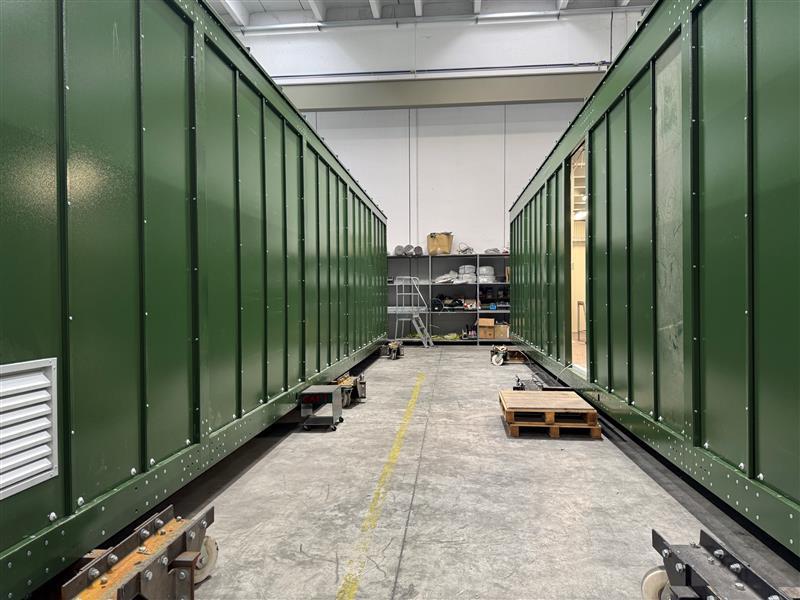

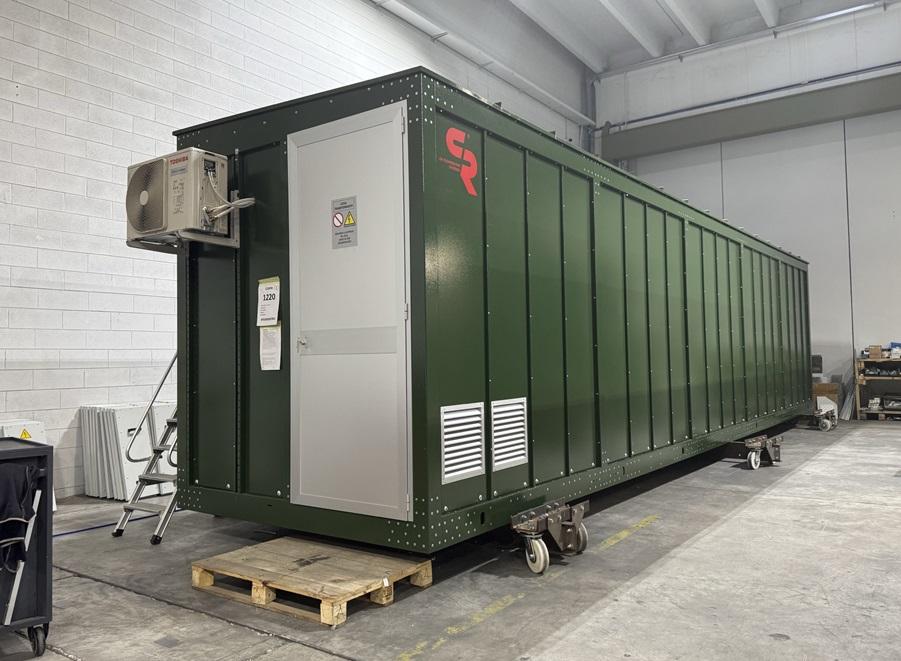

N° 5 subestaciones compactas plug-in para la distribución de energía eléctrica en MT y BT a nivel territorial, destinadas especialmente a actividades hoteleras. Las cabinas forman parte de un único sistema de distribución MT en anillo doble.

En detalle, las eHouses tienen las siguientes características:

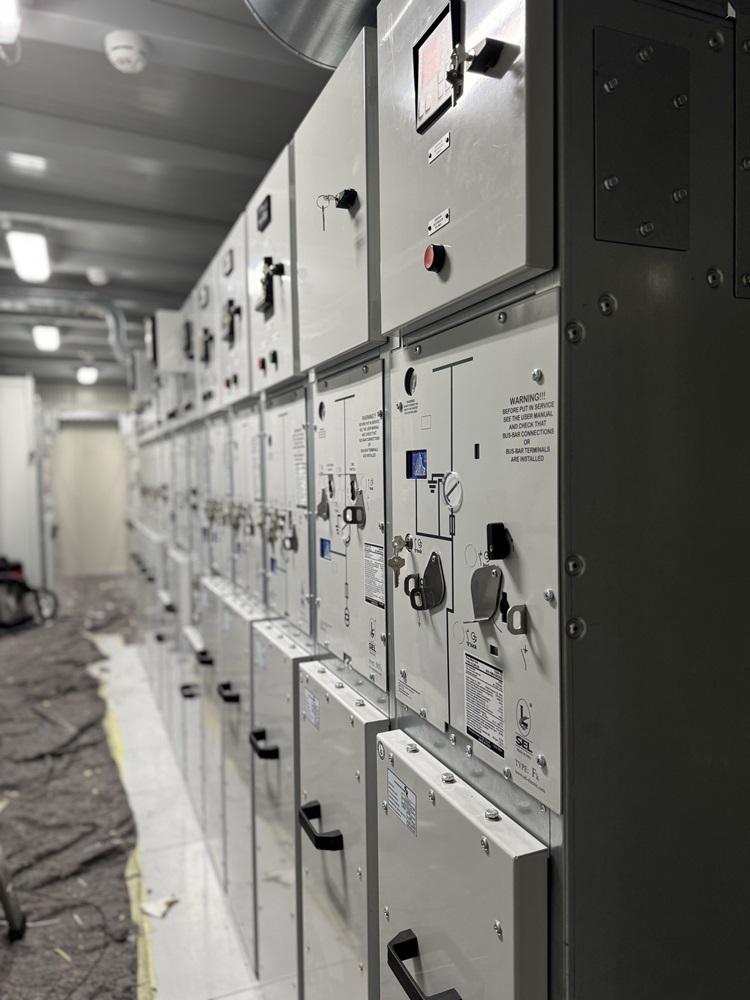

• eHouse para distribución MT, con n. 20 celdas ATR-Ring 24kV 630A 16kA(1s);
• eHouse para distribución MT, con n. 23 celdas ATR-Ring 24kV 630A 16kA(1s);
• eHouse para distribución MT, con n. 21 celdas ATR-Ring 24kV 630A 16kA(1s);
• eHouse para distribución MT, con n. 24 celdas ATR-Ring 24kV 630A 16kA(1s);
• eHouse para distribución MT, con n. 26 celdas ATR-Ring 24kV 630A 16kA(1s);

Además, cada eHouse está equipada con paneles BT Euro SDS 220/127V 60Hz, panel RTU conectado al sistema SCADA, transformador trifásico en resina 50kVA, paneles Euro P&C para el control del sistema de iluminación pública, sistema de climatización, sistema contra incendios, cargador de baterías/UPS de 150Ah para la alimentación de los servicios auxiliares privilegiados de la cabina con alimentación independiente redundante proveniente de 3 fuentes (anillo 1, anillo 2, transformador aux 50kVA), equipo auxiliar.

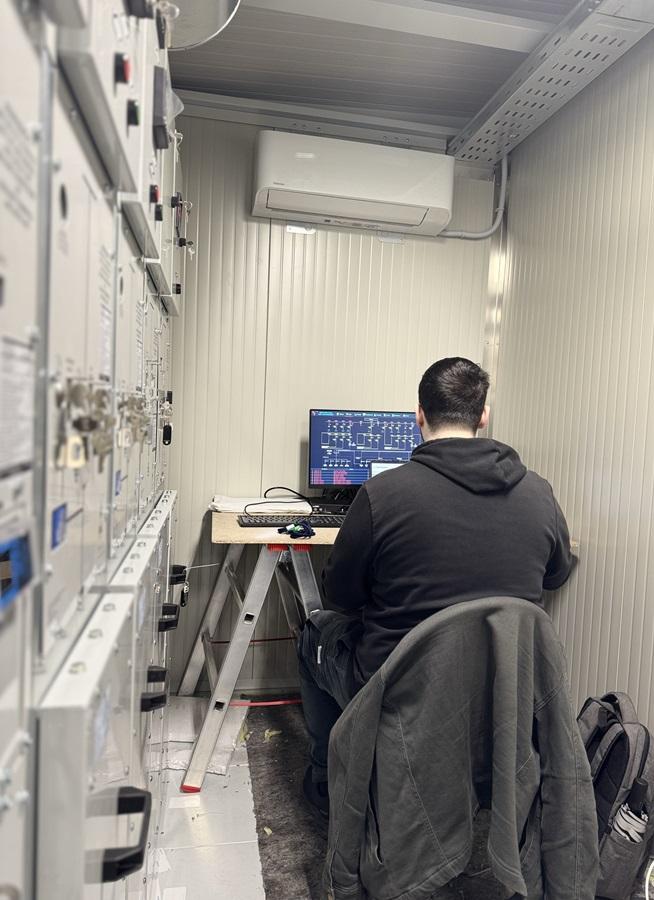

Todas las subestaciones compactas se comunican con el sistema SCADA a través de 4G/LTE y fibra óptica. El cuadro SCADA se ubicará en una sala de control y monitoreo específica, en una posición central respecto a las eHouses de anillo, para su supervisión e intervenciones remotas o manuales en caso de intervención del personal en campo o mantenimiento programado. Los protocolos de comunicación utilizados dentro de todo el sistema de supervisión son Gateway IEC 61870-5-104, Modbus, IEC 61850, y el GPS utiliza el protocolo NTP para la sincronización horaria.
