Los cuadros de media tensión se dividen en dos grandes familias, cuadros de MT (media tensión) para distribución primaria (blindados – Normal Clad) y cuadros de MT para distribución secundaria (protegidos – ATR).
Tipos según el uso
La elección del tipo de celda está determinada por su uso: en aplicaciones con alta confiabilidad y continuidad de servicio (por ejemplo: subestaciones primarias, acerías, refinerías, centrales eléctricas) se usa el cuadro de distribución primaria, mientras que el cuadro de distribución secundaria se usa en aplicaciones con exigencias menos estrictas sobre la continuidad del servicio (grandes plantas industriales, estaciones de distribución pública).
El cuadro de media tensión para distribución primaria tiene la particularidad de tener el componente principal, el interruptor, extraíble y poder ser dividido en compartimentos metálicos segregados. Se trata de dos importantes características técnicas que permiten el mantenimiento del cuadro con total seguridad, de manera que permitan la continuidad del servicio del cuadro durante las intervenciones.
El interruptor extraíble permite su fácil reposición y la seguridad está garantizada por el compartimento segregado que evita cualquier contacto con las barras colectoras todavía alimentadas, de acuerdo con la norma IEC 62271-200.
El cuadro de media tensión para distribución secundaria en algunas configuraciones es adecuado para sistemas eléctricos de distribución primaria. Este cuadro se puede equipar con interruptores aislados en gas SF6 (hexafluoruro de azufre) o con interruptores aislados en aire para celdas equipadas con disyuntor. La seguridad del operador está garantizada por los componentes fijos y móviles conectados al sistema de tierra, ya que la propia estructura de la celda impide que se abra el compartimento si el seccionador de tierra está abierto.
Un indicador mecánico y/o visual permite verificar la presencia de tensión en los cables de entrada, el estado del interruptor y seccionador y el del sistema de puesta a tierra.
Tipo según el aislamiento de los componentes
La segunda subdivisión de tipo de las dos familias de cuadros de distribución se refiere al aislamiento de los componentes internos, como el disyuntor o el seccionador. El disyuntor puede ser aislado en aire o en gas SF6. El aislamiento de aire requiere mayores dimensiones que el aislamiento de gas, ya que este último al ser un gas dieléctrico (capaz de transmitir electricidad sin conductividad) y no inflamable, evita de cualquier forma la formación del arco interno durante la apertura del interruptor automático, por lo tanto los puntos de conexión dentro del componente pueden estar muy cerca unos de otros.
El gas SF6, hexafluoruro de azufre, no es dañino para humanos y animales, si se inhala en dosis pequeñas, y es un gas mucho más efectivo que el dióxido de carbono (CO2) en atrapar el calor, una peculiaridad que sin embargo, lo hace muy nocivo para el medio ambiente y una de las causas que contribuyen al efecto invernadero. Por esta razón se ha incluido en la lista de gases contaminantes del Protocolo de Kioto y en muchos países no está autorizado el uso de equipos aislados con SF6.
A lo largo de los años, para evitar la dispersión de este gas en el medio ambiente, se han realizado cambios importantes en la estructura externa del cuadro. En los primeros prototipos era de hierro electrosoldado, pero no era completamente hermético, posteriormente se produjeron envases plásticos monobloque, para no tener puntos débiles. Estos contenedores están equipados con presostatos que marcan el nivel de gas en el interior, cualquier descenso del nivel indica una fuga en el sistema cerrado.
CELDAS BLINDADAS – NORMAL CLAD
Nuestro cuadro de distribución Normal Clad está aislado en aire y diseñado para redes de distribución primaria. Se puede suministrar en versión estándar o resistente al arco interno en los cuatro lados. Para aplicaciones outdoor (minas, Oil & Gas) se puede fabricar en la versión especial con grado de protección hasta IP65 y configuración de doble nivel y sistema de doble barra colectora.
Características técnicas:
- Grado de protección desde IP4X para aplicaciones de interior, hasta IP65 para aplicaciones de exterior
- Sistema de barra simple o doble, doble techo con dos disyuntores y otras configuraciones personalizables disponibles
- Acceso frontal
- Disyuntores multimarca aislados con aire o gas SF6 aplicados en el carro extraíble
- Disyuntores extraíbles y transformadores de tensión
- Relé de protección y control, y contadores digitales personalizados y configurables
- Sinóptico estándar o digital
- Opción digital para reducir el cableado a fin de maximizar el rendimiento
- Integración del sistema SCADA
- Integración de sistema de control térmico en barras y martillos, bajo pedido
- Integración de sistemas de protección de arco interno, bajo pedido
- Integración de sistemas de transferencia rápida, control de frecuencia y deslastre de carga, bajo pedido
La seguridad del personal está garantizada por:
- Conformidad a la Leg. Decreto núm. 81/2008 y legislación IEC 62271-200 durante las operaciones y el mantenimiento de las celdas
- Conexión al sistema de tierra de toda la estructura y todos sus componentes
- Presencia de un indicador de voltaje relacionado con los cables de entrada
- Especial tecnología de bloqueo que no permite errores de maniobra por parte del personal
- Indicador mecánico, que verifica el estado del interruptor (abierto o cerrado)
- Pantalla visual, que comprueba el estado del seccionador de tierra (abierto o cerrado)
- Nuestros productos ofrecen la posibilidad de una operación manual completa del sistema, en caso de emergencia o falta de alimentación auxiliar
- Apertura/cierre del interruptor automático, posible mediante palanca manual

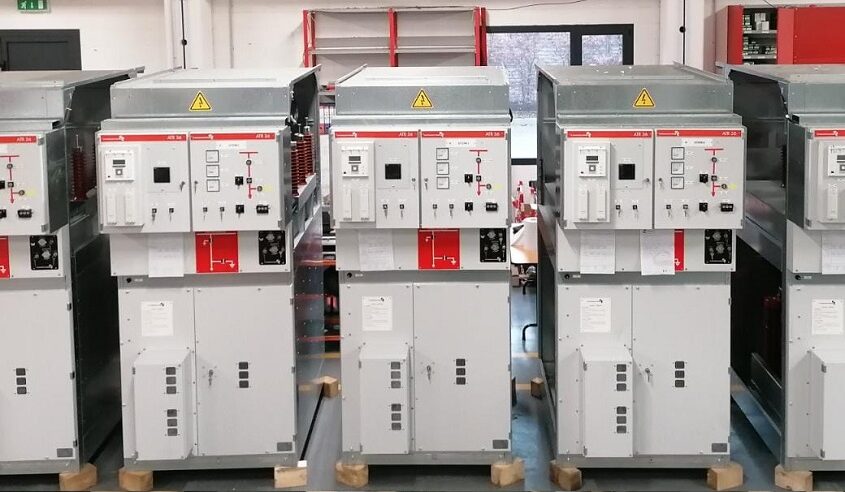

CELDAS PROTEGIDAS – ATR
ATR es un cuadro protegido de media tensión aislado en aire que se utiliza principalmente en sistemas eléctricos de distribución secundaria. La versión especial también es adecuada para sistemas eléctricos de distribución primaria y está diseñada y estandarizada para instalaciones interiores. La celda ATR cumple con la norma internacional IEC 62271-200 / 11-2003.
Características técnicas:
- Accesibilidad delantera o trasera
- Aplicación de disyuntores multimarca aislados al vacío o en gas
- Instalación en pavimentación de hormigón o en cárter
- Seguridad para los operadores durante la operación y mantenimiento de acuerdo con el Decreto Legislativo 81/2008 y la norma IEC
- Interruptores y transformadores de tensión removibles
- Relés de protección y de control y contadores digitales personalizables y programables
- Sinóptico tradicional o digital
- Integración al sistema SCADA
- Bajo pedido, sistema de control térmico en barras e interruptores
- Bajo pedido, integración de sistemas de protección de arco interno
- Bajo pedido, integración de sistemas de transferencia rápida, control de frecuencia y deslastre de carga
La seguridad del personal está garantizada por:
- Toda la estructura y todos sus componentes, fijos y móviles, están conectados al sistema de tierra
- Está equipado con un indicador de presencia de tensión para los cables entrantes
- Los componentes principales están todos dentro de la celda. Se permite el acceso a todos los componentes primarios de cada circuito (transformadores de medida y protección, disyuntor) desde la parte trasera del panel, si el seccionador de tierra está cerrado
- Los enclavamientos eléctricos y mecánicos evitan errores operativos, garantizando la seguridad del personal
- El estado del interruptor (abierto o cerrado) se puede verificar mediante un indicador mecánico
- El estado de la puesta a tierra y del seccionador de línea (abierto o cerrado) se puede verificar mediante una verificación visual y un indicador mecánico fijado en el eje de transmisión.
- Las instrucciones para el uso adecuado, incluido el número de clave, se indican en la parte frontal del panel.
- En caso de emergencia o falta de alimentación auxiliar, nuestros productos ofrecen la posibilidad de operación manual completa con todos los componentes principales del compartimento
- Los contenedores auxiliares están diseñados de tal manera que permiten que las puertas se abran completamente sin obstruir el paso y tienen un diseño que facilita las operaciones de rutina y permite un escape seguro y rápido en caso de emergencia.
