eHouse

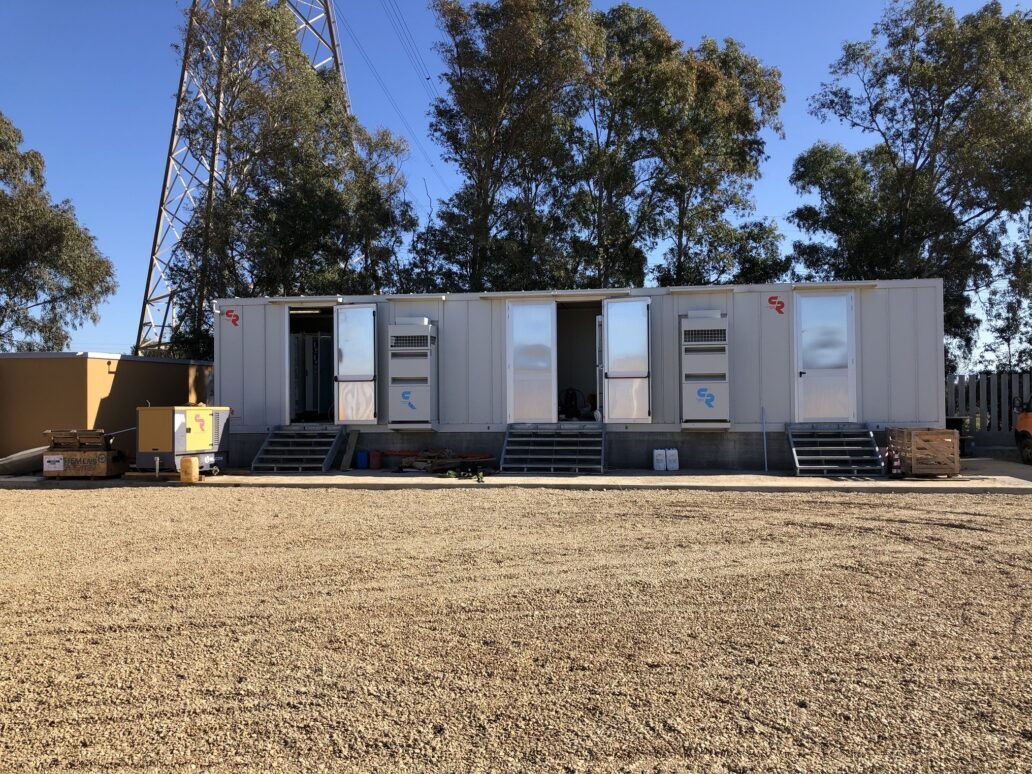

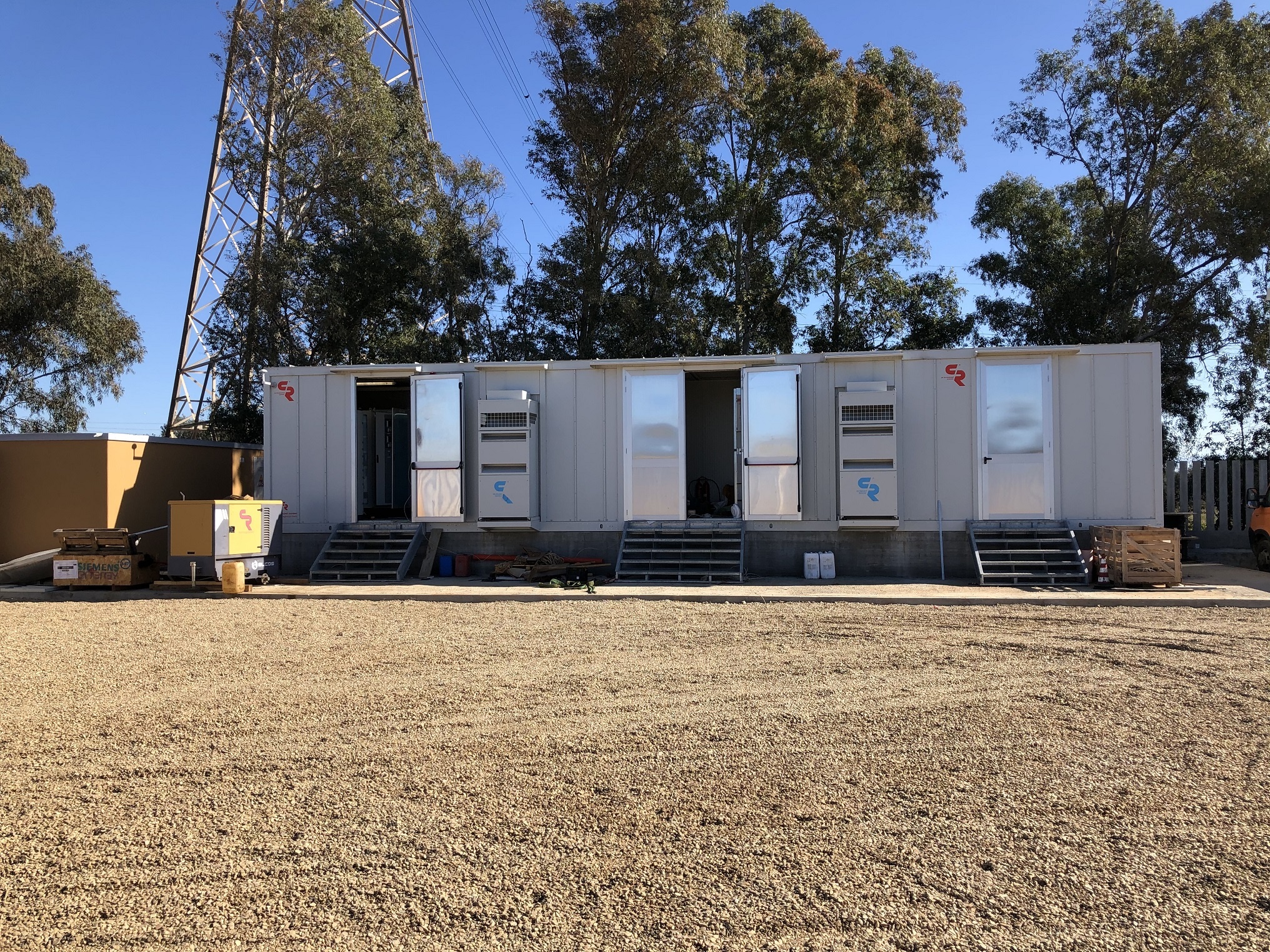

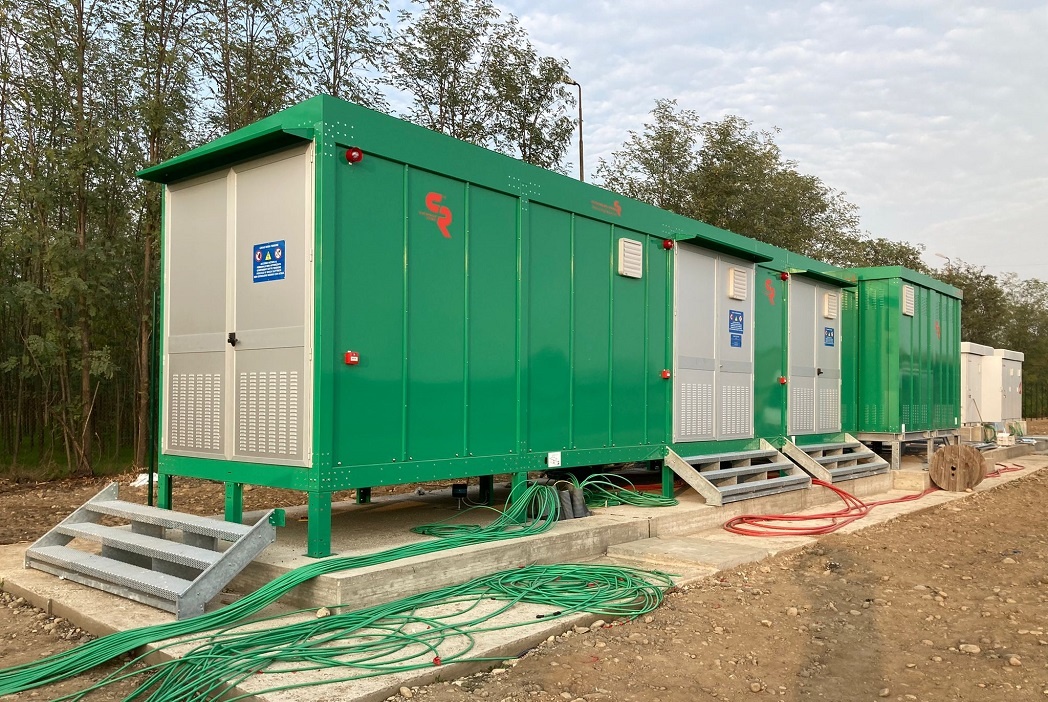

La eHouse, o switching station, es una subestación compacta de media tensión (MT), aislada y transportable. Es una estructura modular, que se puede construir según las necesidades del cliente, se puede dividir en diferentes secciones y ensamblar en el sitio. Es un producto versátil que se puede ser suministrado completamente montado o en formato "kit de montaje".

Está equipado con los siguientes componentes:

  • Cuadro eléctrico de media tensión (hasta 40,5 kV)
  • Panel de baja tensión
  • Sistema de automatización para control y supervisión de plantas
  • Inversor, barra colectora, equipo auxiliar

Caracterìsticas tècnicas
  • El cuerpo de la estructura (base, montantes, refuerzo, techo) está fabricado con chapas de acero de 25-30/10mm de espesor, tipo Sendzimir SZ275, galvanizadas y repintadas en resina epoxídica, aptas para instalaciones exteriores en ambientes hostiles

  • La cabina está equipada con soportes angulares verticales colocados en los cuatro lados y soportes intermedios en chapas de acero galvanizado en caliente de 30/10 mm de espesor

  • Las paredes externas están reforzadas, formadas por una capa externa de chapas de acero galvanizado 15/10 mm, del tipo Sendzimir SZ275, repintadas en resina epoxídica y por un estrato interno formado por paneles aislantes de poliuretano de 40 mm de espesor

  • Equipos internos adicionales: cuadros de distribución de media tensión (MT), cuadros de distribución de baja tensión (BT), transformador de potencia, inversor, sistema SCADA, sistemas eléctricos, sistema de alarma contra incendios, estación meteorológica, sistema de aire acondicionado, auxiliares, UPS, baterías, videovigilancia

  • Pintura altamente resistente, apta para ambientes húmedos y salinos

  • Sistema de puesta a tierra interno

  • Diseño de la base y de los espacios internos ad hoc según la disposición del equipo, de acuerdo con la solicitud del cliente

  • Instalación en platea o levantada sobre soportes

  • Sistema de protección contra rayos

  • Estación de control y servicios

  • Sistema de iluminación con panel de control interno e iluminación de emergencia

Ventajas
  • Estructura compacta

  • Dimensiones a petición del cliente

  • Configuraciones internas personalizables

  • Resistente a agentes atmosféricos y ambientes hostiles

  • El fácil acceso a los equipos internos y los sistemas de seguridad facilita las operaciones de mantenimiento

  • Transportable por mar y por tierra

  • Solución plug and play

  • Apta para aplicaciones flotantes

Aplicaciones
  • Gas y petróleo

  • Sector ferroviario

  • Smart grid

  • Subestaciones móviles

  • Servicios en redes de distribución primarias y secundarias

  • Sistemas fotovoltaicos

  • Parques eólicos

  • Centrales hidroeléctricas

  • Otras plantas de generación de energía

Data Sheet Condiciones climáticas

    • Temperatura de funcionamiento

    • -5°C / +40°C (+55°C bajo pedido)

    • Humedad relativa

    • Hasta 95%

    • Rangos climáticos

    • Zonas desérticas

    • Resistencia a la polución

    • Grado 4

Data Sheet Características constructivas

    • Accesibilidad

    • Delantero - Lateral - Trasera - Superior (bajo pedido) - Inferior (bajo pedido)

    • Característica IP

    • IP54

    • Sistema de ensemblaje

    • Modular atornillado / modular soldado / totalmente soldado

    • Resistencia al fuego

    • Hasta REI/EI 180

    • Sistema de detección de incendios

    • Detección de humo / Detección de humo y extinción manual/automática

    • Sistema de detección de intrusos

    • Perímetro - Volumétrico - Infrarrojos

    • Sistema de aire acondicionado

    • Split / Industrial fijo / Industrial extraíble / Industrial en cubierta

    • Sistema de cubierta

    • Fixa / extraíble

    • Protección vs óxido y corrosión

    • Ciclo de pintura hasta C5M

    • Distribución de plantas

    • Sobre pasarelas de metal o plástico / tubo de PVC rígido y flexible / vía falso suelo

    • Entrada de cables superior / inferior

    • Directo / con placa de fondo maciza / con placa de fondo perforada / con placa de fondo y prensaestopas

Data Sheet Características de Materiales

    • Paneles sandwich

    • Poliuretanos / Fibra mineral / Lana de vidrio

    • Elementos constructivos

    • Acero FeP02G - Z275 – EN10142

    • Elementos portantes

    • Acero FeP02G - Z275 – EN10142

Data Sheet Normativas de proyecto

    • Paneles de baja tensión

    • IEC 60439

    • Celdas de media tensión

    • IEC 62271

    • Subestación eléctrica

    • IEC 62271-202 / CEI 99-4 / IEC 61936

    • Plantas civiles

    • CEI 64-8 / IEC 61936 / IEC 62271-202

    • Sistema de deteccion de humo

    • EN54
