Celda Normal Clad Duplex

Normal Clad Duplex Switchgear

El cuadro eléctrico representa la entidad fundamental de la cadena de distribución de energía y debe satisfacer las necesidades indicadas y definidas por las empresas eléctricas, los productores de energía renovable, los usuarios finales de la electricidad.

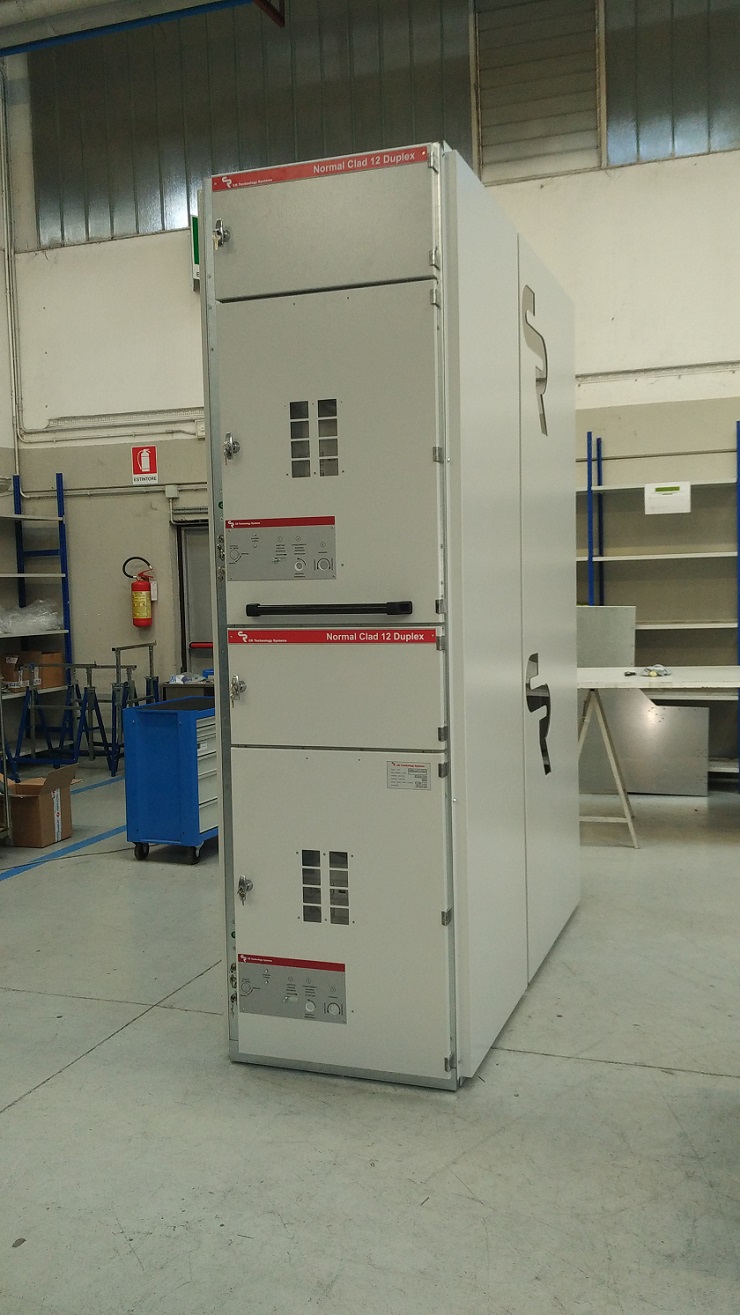

C.R. Technology Systems S.p.A ha diseñado una versión especial de su celda Normal Clad, en solución Duplex – doble nivel (doble piso).

Esta solución es técnicamente ideal en instalaciones donde los espacios son una restricción limitante, como en plataformas marinas y/o en aplicaciones navales.

Configuración de la columna MT

Cada columna está formada por dos unidades superpuestas que son completamente independientes entre sí en el circuito de potencia.

Cada una de las dos unidades consta de los siguientes compartimentos de potencia que están separados metálicos entre sí: compartimento de cables de potencia, compartimento de interruptores de MT, sistema de barras principal superior e inferior.

Disyuntor

Cada unidad que forma parte de la columna de MT está equipada con dos disyuntores con lengüetas inferiores comunes en el mismo punto de conexión para cables de potencia MT.

Esta solución es muy útil tanto en sistemas que requieren redundancia y continuidad de servicio, como en aquellos en los que realizar un mantenimiento no programado podría generar un problema grave de proceso / producción, o peor aún (como en el caso de aplicaciones navales) pérdida de ramas enteras de la planta o motores.

Para permitir la inserción y extracción de disyuntores de MT sin sacrificar el máximo grado de seguridad y simplicidad de operación, C.R. Technology Systems con esta solución incluye el suministro de un carro disyuntor de extracción con altura regulable y movimiento de bomba hidráulica.

El carro de extracción le permite llevar tanto el disyuntor en el piso inferior como el interruptor en el piso superior al nivel técnico del suelo.

Sistema de barras

La corriente nominal total del sistema de barras se refiere a la suma de las corrientes de las dos medias barras: superior e inferior.

Tanto el sistema de barras superior como el inferior están disponibles en barras de cobre desnudo, barras enfundadas, barras revestidas de resina, así como tratamientos de plateado o estañado en el caso de proyectos específicos con aplicaciones en ambientes agresivos que lo requieran para una continuidad de servicio duradera menor desgaste posible debido a las condiciones ambientales.

Compartimento de baja tensión

El compartimento de baja tensión se ubica en la parte central de la columna donde se colocan e instalan los componentes de baja tensión para protección y control de los dos interruptores automáticos de MT, que incluyen:

  • Relé de protección
  • Instrumentos de medida y control
  • Interruptores de protección de circuito de baja tensión
  • Componentes de mando y control

Compartimento de alimentación, zona de conexión de cables de MT

Los siguientes componentes están alojados en este compartimento:

  • Transformadores de corriente
  • Transformador de corriente residual homopolar
  • Seccionador de puesta a tierra posicionado en la conexión del cable MT

Seguridad de la celda

Cada columna está equipada con un conducto para la evacuación de los gases producidos por la potencial generación de un arco eléctrico, colocado en la parte superior de la propia columna.

Normal Clad Duplex Switchgear
Normal Clad Duplex


Características técnicas

C.R. Technology Systems fabrica paneles Normal Clad Duplex de acuerdo con las siguientes características eléctricas:

Tensión nominal 12 kV 24 kV
Tensión nominal de aislamiento 28 kV (1min) 50 kV (1min)
Tensión de prueba a impulso (BIL) 75 kV 125 kV
Corriente nominal de barras omnibus Fino a 4000 A Fino a 3600 A
Corriente barras de derivación 1250 A
2000 A
2500 A
3150 A
3600 A
4000 A
1250 A
2000 A
2500 A
3150 A
Corriente nominal de breve duración Hasta 50 kA (3s)Hasta 40 kA (3s)
Frecuencia nominal 50-60 Hz 50-60 Hz
Grado de protección IP IP4X IP4X
Clase de continuidad de servicio (LSC) LSC2B LSC2B
Resistencia al arco interno IAC AFLR 25 kA (1 sec) 25 kA (1 sec)


Case study: Proyecto Cayo Coco & Cayo Guillermo

C.R. Technology Systems ha realizado un proyecto para las localidades de Cayo Coco y Cayo Guillermo, en Cuba, para potenciar la distribución y producción del suministro eléctrico necesario en estas zonas turísticas en fuerte desarrollo hotelero.

El equipo de ingeniería de proyectos de C.R. Technology Systems realizó un estudio dirigido a solucionar el problema del espacio limitado en las plantas y subestaciones de MT ubicadas en la provincia de Ciego de Ávila.

El proyecto en cuestión incluyó el estudio, construcción y suministro de nr. 5 celdas de media tensión Normal Clad Duplex 13.8kV 1250A 25kA (1s), así como un panel de mando y control remoto (sistema mímico) y sistema de supervisión SCADA.

Aguas abajo del desarrollo y construcción del cuadro de media tensión (MT), C.R. Technology Systems instaló y puso en marcha las celdas.

Aquí el link a la página con los detalles sobre el proyecto.
