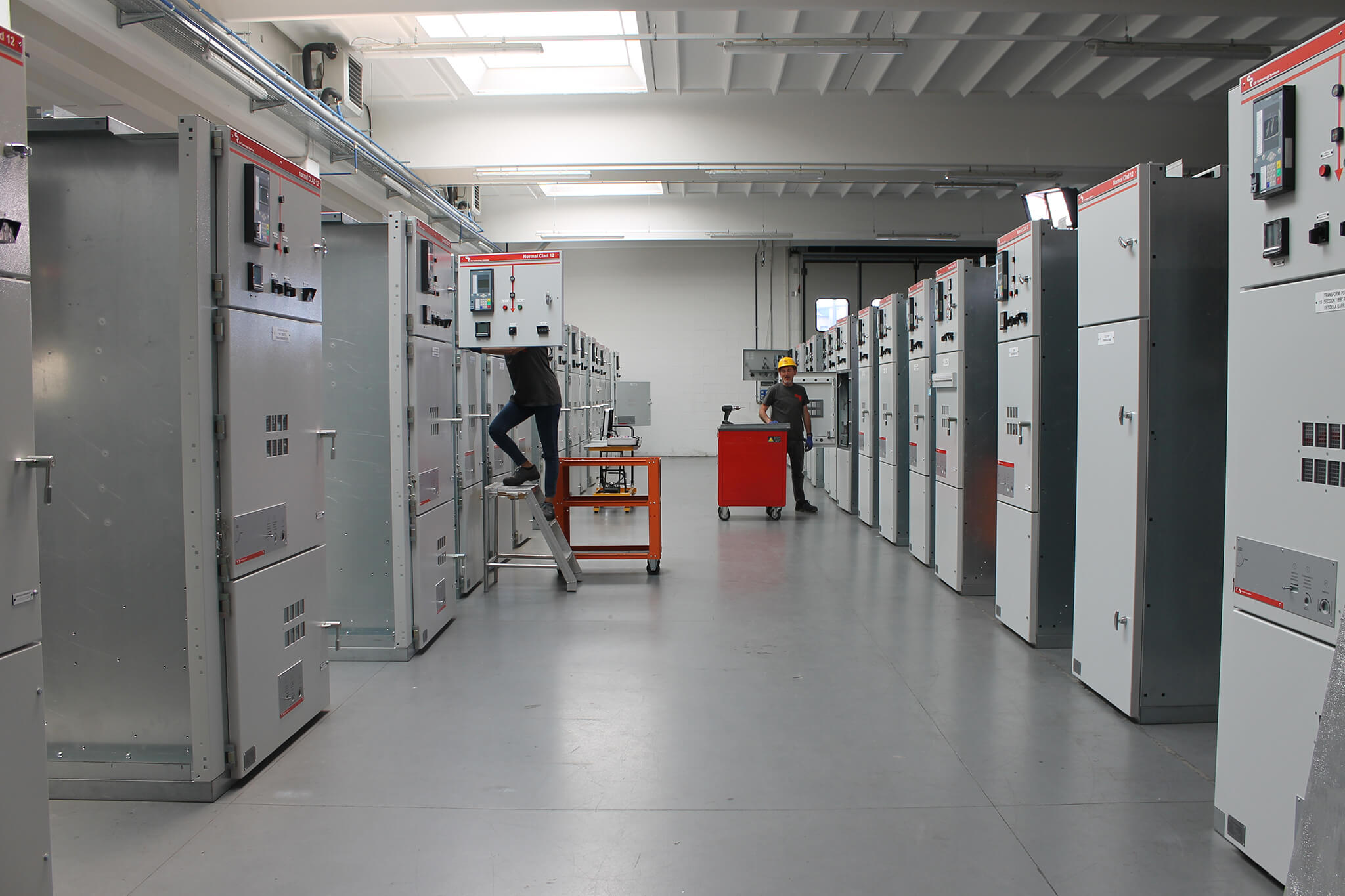

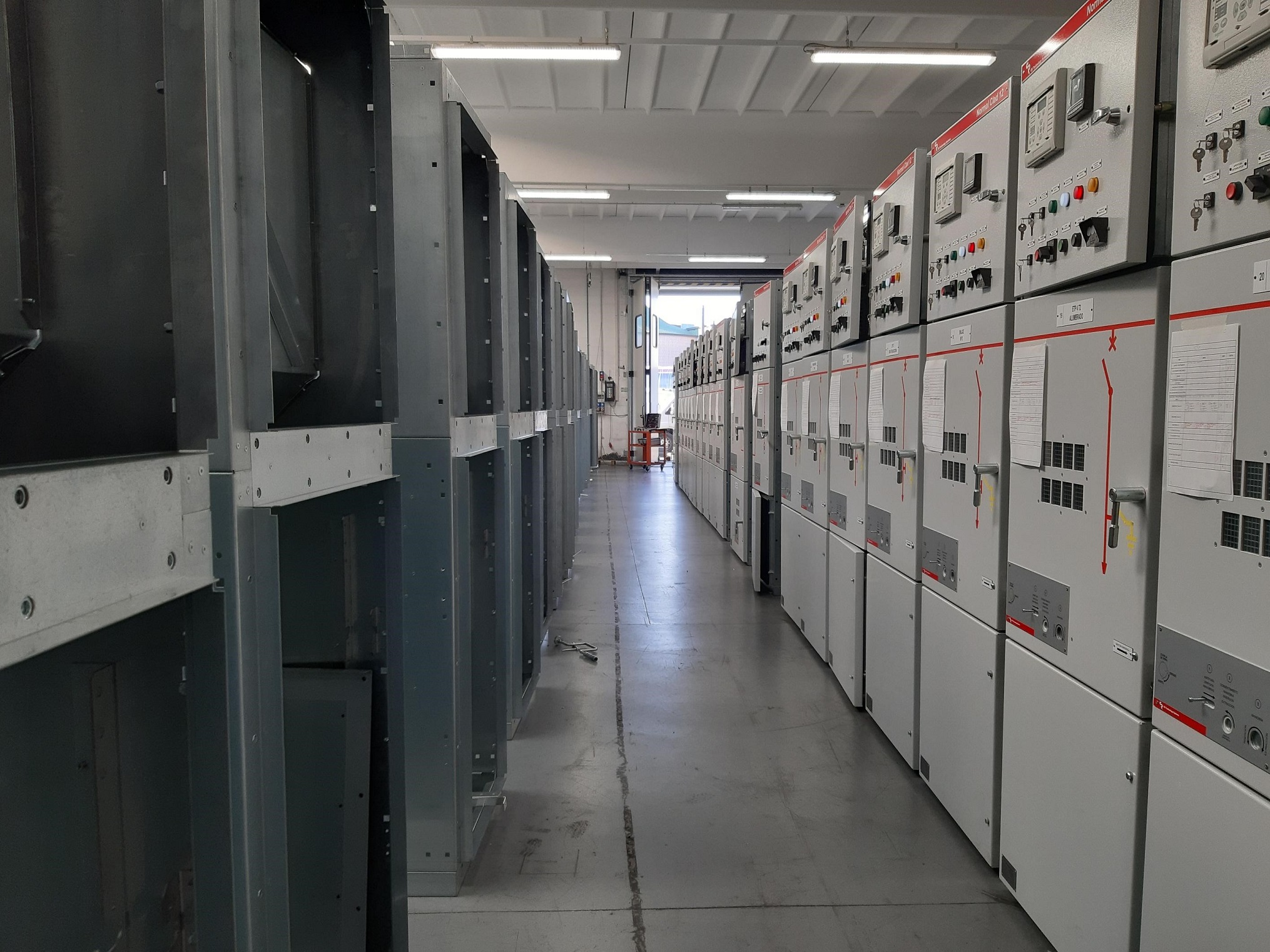

Cuadro blindado MT AIS – Normal Clad

Celdas blindadas de distribución AIS de media tensión - CLAD NORMAL - Características especiales hasta IP65. Celdas aisladas en aire (AIS), provistas de compartimentos separados metálicos y componentes principales extraíbles (disyuntor, transformadores de tensión, relés de protección). Está diseñado para redes de distribución primaria y se puede suministrar como estándar o AFLR IAC clasificado para arco interno. Para uso en exteriores (minas, petróleo y gas) se puede diseñar con características especiales con un grado de protección hasta IP65 y configuración de sistemas de Barras Dobles y Dúplex.

Caracterìsticas tècnicas
  • Grado de protección desde IP4X para aplicaciones de interior, hasta IP65 para aplicaciones de exterior

  • Sistema de barra simple o doble, doble techo con dos disyuntores y otras configuraciones personalizables disponibles

  • Acceso frontal

  • Instalación en pavimentación de hormigón o en cárter

  • Seguridad de los operadores durante las operaciones y el mantenimiento según Leg. Decreto núm. 81/2008 y legislación IEC 62271-200

  • Disyuntores multimarca aislados con aire o gas SF6 aplicados en el carro extraíble

  • Disyuntores extraíbles y transformadores de tensión

  • Relé de protección y control, y contadores digitales personalizados y configurables

  • Sinóptico estándar o digital

  • Opción digital para reducir el cableado a fin de maximizar el rendimiento

  • Integración del sistema SCADA

  • Integración de sistema de control térmico en barras y martillos, bajo pedido

  • Integración de sistemas de protección de arco interno, bajo pedido

  • Integración de sistemas de transferencia rápida, control de frecuencia y deslastre de carga, bajo pedido

Ventajas
  • Producto hecho ad hoc

  • Intercambiabilidad de disyuntores

  • Control remoto

  • Sencillez de mantenimiento ordinario y extraordinario gracias a la accesibilidad frontal

  • Alto nivel de seguridad para los operadores

  • Tiempos de construcción y entrega rápidos

Aplicaciones
  • Gas y petróleo

  • Sector ferroviario

  • Sector naval (plantas)

  • Smart grid

  • Servicios en redes de distribución primarias

  • Subestaciones móviles

  • Sistemas fotovoltaicos

  • Parques eólicos

  • Centrales hidroeléctricas

  • Otras plantas de generación de energía

Documento
Dimensiòn
Link Download
Cuadro eléctrico MT Normal Clad
1.3 MB

Data Sheet Normal Clad

    • Tensión nominal

    • kV

    • 12

    • 17,5

    • 24

    • 36

    • 40,5

    • Tensión nominal de aislamiento (1min)

    • kV (1min)

    • 28

    • 38

    • 50

    • 70

    • 85

    • Tensión de prueba a impulso (BIL)

    • kV

    • 75

    • 95

    • 125

    • 170

    • 200

    • Corriente nominal de barras omnibus

    • A

    • Hasta
      4000

    • Hasta
      4000

    • Hasta
      3600

    • Hasta
      3150

    • Hasta
      3150

    • Corriente barras de derivación

    • A

    • 1250

    • 2000

    • 2500

    • 3150

    • 3600

    • 4000

    • 1250

    • 2000

    • 2500

    • 3150

    • 3600

    • 4000

    • 1250

    • 2000

    • 2500

    • 3150

    • 1250

    • 2000

    • 2500

    • 3150

    • 1250

    • 2000

    • 2500

    • Corriente nominal de breve duración

    • kA (3s)

    • Hasta
      50

    • Hasta
      50

    • Hasta
      40

    • Hasta
      40

    • Hasta
      40

    • Frecuencia nominal

    • Hz

    • 50-60

    • 50-60

    • 50-60

    • 50-60

    • 50-60

    • Grado de protección IP

    • IP4X*

    • IP4X*

    • IP4X*

    • IP4X*

    • IP4X*

    • Clase de continuidad de servicio (LSC)

    • LSC2B

    • LSC2B

    • LSC2B

    • LSC2B

    • LSC2B

    • Resistencia al arco interno IAC AFLR

    • kA (1s)

    • 25

    • 25

    • 25

    • 16

    • 16

*A pedido, hasta IP65

Proyectos relacionados con Cuadro blindado MT AIS – Normal Clad

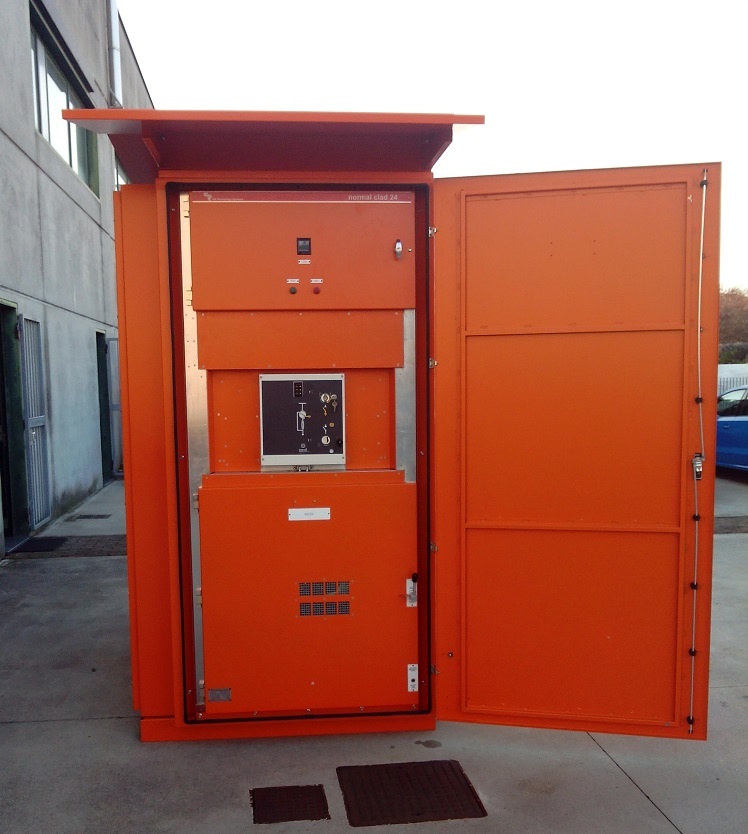

CELDAS BLINDADAS NORMAL CLAD 24KV PARA MINAS CON GRADO DE PROTECCIÓN IP65

Yauyos (Perù)

En la provincia de Yauyos, Perú, se han diseñado, construido y suministrado celdas eléctricas Normal Clad, con el objetivo de aumentar el suministro de electricidad de una mina ubicada en el territorio.

CUADRO 12KV 2000A 25KA Y EQUIPO ELÉCTRICO PARA CENTRAL TERMOELÉCTRICA

Nuevitas (Cuba)

El proyecto, realizado en la zona turística de Nuevitas, en la provincia de Camagüey, se ha destinado a la restauración de la planta termoeléctrica en Nuevitas.
