CONEXIÓN A LA RED DE PLANTAS RENOVABLES

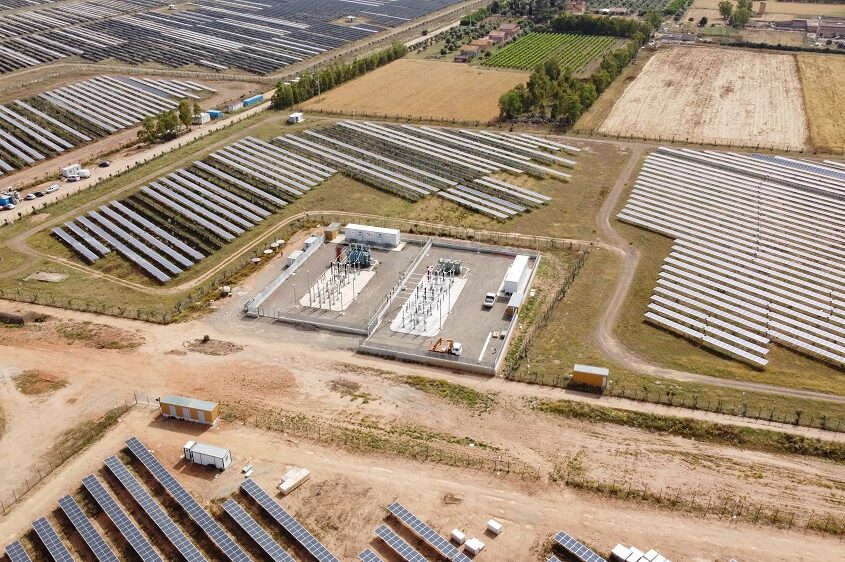

Cabinas para parque fotovoltaico, en Italia

En los últimos años más que nunca, presenciando el cambio climático y los desastres naturales en gran parte debido a las emisiones de CO2. Por lo tanto, para reducir las emisions de gases de efecto invernadero es muy importante invertir en en fuentes de energía alternativas, como la energía solar, eólica, geotérmica e hidroeléctrica, en lugar de los combustibles fósiles.

Además, en los últimos meses, la situación geopolítica y económica han puesto de manifiesto el papel de las renovables en la estabilidad interna de una nación y su capacidad para ser independiente y sólida.

La producción de energía a partir de fuentes renovables depende de recursos naturales variables, lo que hace que estas plantas sean más difíciles de controlar y presenta desafíos para los operadores de la red. Por eso, los requisitos de integración a la red se han convertido en el centro del debate sobre las energías renovables.

La conexión a la red de un parque fotovoltaico puede ser en baja tensión (230/400V), en media (normalmente 15kV o 20kV), o en alta tensión (132kV). El tipo de conexión entre los tres que acabamos de ilustrar depende de la potencia del sistema. Los sistemas eléctricos domésticos se conectan generalmente en baja tensión, al igual que todos los sistemas trifásicos con potencias inferiores a 100kW, mientras que los sistemas trifásicos con potencias superiores a 200kW normalmente se conectan en media tensión.

Equipo eléctrico para la conexión a la red

CR Technology Systems desarrolla soluciones a medida para la conexión a red de plantas de energía tanto convencionales como renovables. En concreto, fabrica distintos tipos de cabinas, según la potencia y tamaño de la planta, y la demanda de energía eléctrica a lo largo del año.

Se trata de soluciones compactas llave en mano, equipadas con cuadros eléctricos de MT, cuadros de BT, transformadores, inversores, sistema SCADA para el control y toma de datos de la planta y equipos auxiliares.

La tensión nominal puede ser, según la zona en la que se ubique la fotovoltaica, de 15kV a 36kV, y la potencia nominal varía desde 1MVA hasta 160/250MVA.

Interconexióne a la red por interposición de una cabina de entrega y una cabina de recepción

Para los sistemas conectados a la red en media tensión, como el de Enel distribuzione, C.R. Technology Systems ha estudiado y afindao una solución dedicada, que incluye lo siguiente:

  • Cabina de de recepción(según Enel Distribuzione, de hormigón), incluidos los cuadros eléctricos de MT homologados por E-Distribuzione.
  • Cabina di entrega (normalmente aceptado en estructura metálica prefabricada). Incluye los cuadros de interconexión conformes a la norma CEI-016, tomando las líneas de MT de archivadas (ej. de STC-Box o STC-Skid).

Interconexión a la red a través de subestaciones elevadoras de MT/AT

Para plantas de energía renovable más grandes, C.R. Technology Systems ofrece subestaciones E-House y STC-Box equipadas con transformadores de elevación de alta tensión. Son subestaciones compactas enchufables, utilizadas para conectar energías renovables a la red. Proyecto de interconexión a la red de 36kV en desarrollo.

Interconexión temporal

En situaciones donde la demanda de energía es fluctuante o estacional, la mejor solución es una subestación móvil. En este caso, la e-House y el equipo eléctrico se montan en un remolque y se pueden transportar a donde se necesite electricidad.

Además de la subestación, C.R. Technology Systems, junto con su empresa hermana, C.R. Project Service, diseña y construye líneas eléctricas y conductos de alta tensión (AT) y media tensión (MT) para su interconexión.
