Subestación móvil

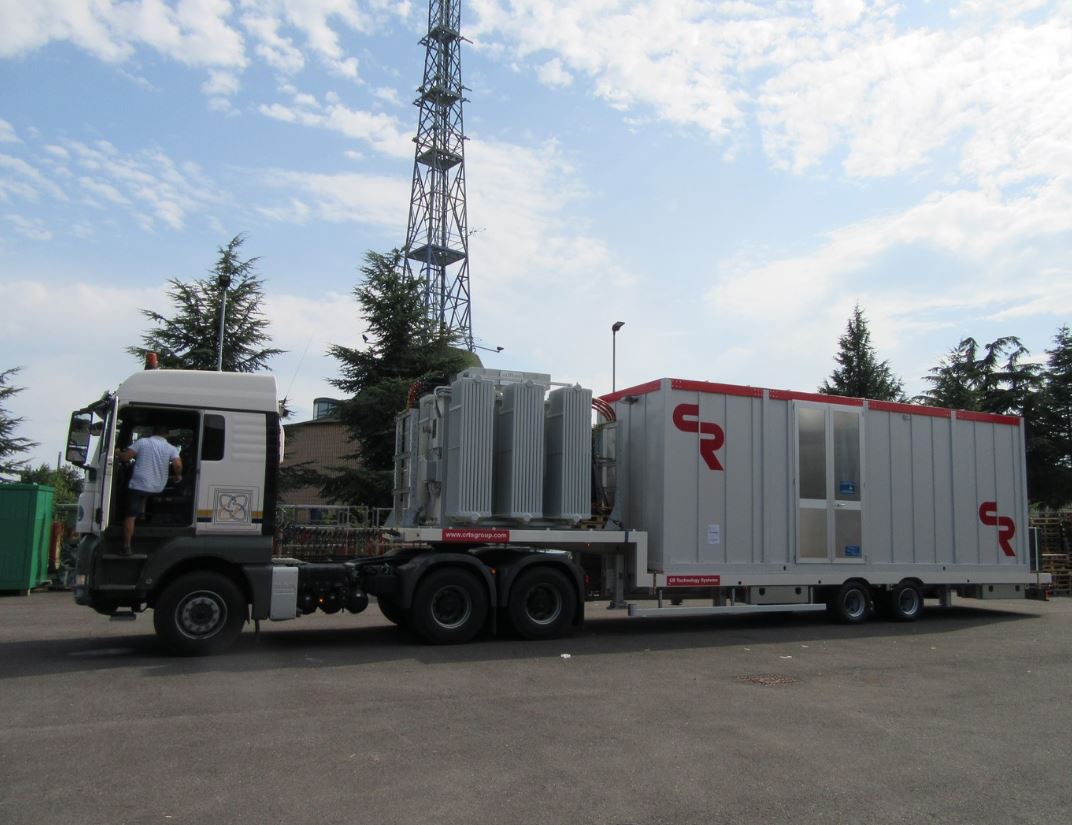

La subestación móvil prefabricada de alta (AT) y media tensión (MT) es una alternativa a la subestación convencional. Consiste en una solución ideal para la construcción de una o más bahías de línea o transformación, en forma transportable: los componentes se instalan en semirremolques o en basamientos “skid”. Es una solución plug and play que le permite reducir sustancialmente los tiempos de instalación en el sitio. Se puede utilizar tanto como sistema de respaldo en situaciones de emergencia como como solución temporal durante el mantenimiento extraordinario de una subestación existente.

Caracterìsticas tècnicas
  • Equipos y componentes para conmutación, corte e interconexión de alta tensión, con aislamiento en aire (AIS) o en gas SF6 (GIS)

  • Componentes de protección y medida

  • Transformadores de potencia y auxiliares

  • Cuadros de distribución de media y baja tensión

  • Voltaje nominal hasta 220 kV

  • Transformador de potencia hasta 70MVA

  • Servicios auxiliares

  • Paneles de telecomunicaciones

  • Sistema SCADA y paneles de protección eléctrica

  • Sistemas de extinción de incendios, videovigilancia, climatización para armarios, iluminación, sistema de puesta a tierra y pararrayos

Ventajas
  • Facilidad de transporte

  • Optimización en términos de ocupación de suelo y espacio

  • Reducción de obra civil necesaria

  • Proporciona suministro de energía temporal en caso de manutención o reparación, para tener continuidad de operación durante una fase de construcción, en caso de nueva construcción o ampliación de una subestación fija

  • Utilización como unidad de repuesto para los períodos de mayor demanda

  • Suministro de electricidad en zonas aisladas

  • Control y monitorización remotos

  • Reducción de tiempos de construcción e instalación

Aplicaciones
  • Gas y petróleo

  • Sector ferroviario

  • Smart grid

  • Servicios en redes de distribución primaria

  • Sistemas fotovoltaicos

  • Parques eólicos

  • Centrales hidroeléctricas

  • Otras plantas de generación de energía

Documento
Dimensiòn
Link Download
Catálogo subestación móvil
4.6 MB

Proyectos relacionados con Subestación móvil

SUBESTACIÓN MÓVIL 115/13.8 KV 10 MVA

Aragua (Venezuela)

El proyecto ha involucrado el estudio y la construcción de una subestación móvil de 115/13.8kV 10MVA para garantizar el suministro de electricidad en un área rural de Venezuela.

SUBESTACIÓN MÓVIL 110/20KV 40MVA

Fushë-Krujë (Albania)

El proyecto de una subestación móvil de 110/20 kV para la transformación y distribución primaria de 40 MVA se realizó en el área geográfica de Fushë-Krujë para el organismo nacional de electricidad y proporciona electricidad a una población de más de 40,000 habitantes.
