eHouse
La eHouse, ou switching station, est une sous-station compacte, isolée et transportable en moyenne tension (MT). C’est une structure modulaire qui peut être assemblée sur site et installée selon le besoin du client. C'est un produit polyvalent qui peut être fourni soit complètement assemblé, soit en format kit d’assemblage.
Il est équipé de composants de distribution d'énergie:
- Tableaux moyenne tension (jusqu'à 40,5 kV)
- Tableau basse tension
- Système d'automatisation pour le contrôle et la supervision
- Onduleur, conduit de bus, équipement auxiliaire
CARACTÉRISTIQUES TECHNIQUES
La structure de la carrosserie (base, montants, supports, toit) est en tôle d'acier d'une épaisseur de 25-30/10mm, type Sendzimir SZ275, galvanisée et revêtue de résine époxy, adaptée aux installations extérieures dans des environnements hostiles
Le caisson est équipé de supports angulaires verticaux positionnés sur ses quatre côtés et de supports intermédiaires en tôle d'acier galvanisée à chaud d'une épaisseur de 30 / 10mm
Les murs extérieurs sont constitués d'une couche externe en tôle d'acier galvanisé 15/10mm, type Sendzimir SZ275, revêtue de résine époxy et d'une couche interne en panneaux isolants en polyuréthane, d'une épaisseur de 40 mm
Équipements internes supplémentaires : tableaux moyenne tension (MT), tableaux basse tension (BT), transformateur de puissance, onduleur, système SCADA, installations électriques, système d'extinction d'incendie, station météo, système de refroidissement, auxiliaire, UPS, batteries, vidéosurveillance
Revêtement haute résistance pour l'humidité et la salinité
Système de mise à la terre intérieur
Conception personnalisée de la base et des espaces intérieurs, en fonction de la disposition des équipements
Système de protection contre la foudre
Poste de contrôle et de services
Système d'éclairage, avec tableau de commande interne et éclairage de secours
AVANTAGES
Structure compacte
Dimension selon besoin du client
Configurations internes selon demande
Adapté pour applications flottantes
Résistant aux environnements hostiles
Facilité de maintenance
Transport maritime et terrestre
Solution Plug & Play
APPLICATIONS
Secteur pétrolier
Secteur ferroviaire
Réseau intelligent (smart grid)
Réseau de distribution primaire et secondaire
Sous-station mobile
Centrale photovoltaïque
Centrale éolienne
Centrale photovoltaïque flottante
Centrale hydroélectrique
Centrales électriques en général
Data Sheet CONDITIONS CLIMATIQUE
Température de fonctionnement
5°C / +40°C (+55°C selon demande)
Humidité relative
Jusqu’à 95%
Gamme climatiques
Zones désertiques
Résistance à la pollution
4 degrés
Data Sheet FICHE TECHNIQUE DE CONSTRUCTION
Accessibilité
En face - Côté - Arrière - Haut (sur demande) – par le bas (sur demande)
indice de protection
IP54
Systèmes d'assemblage
Modulaire boulonné / Modulaire soudé / Totalement soudé
Résistance contre l’incendie
Jusqu'à REI/EI 180
Système d’incendie
Détecteur de fumée / Détection de fumée et extinction manuelle/automatique
Système anti-intrusion
Périmètre - Volumétrique - Infrarouge
Systèmes de climatisation
Split / Industriel fixe / Industriel coulissant / Industriel sur toit
Système de couverture
Fixe / débrochable
Protection contre la rouille et la corrosion
Cycle de peinture jusqu'à C5M
Chemin de câble/ canalisation
Sur passerelles métalliques ou plastiques / tube PVC rigide et souple / faux planché
Entrée de câble (haut/bas)
Directe / avec plaque de fond pleine / avec plaque de fond perforée / avec plaque de fond et presse-étoupe
Data Sheet FICHE TECHNIQUE DES MATERIAUX UTILISES
Panneaux sandwich
Polyuréthanes / Fibre minérale / Laine de verre
Eléments de construction
Acier FeP02G - Z275 – EN10142
Les porteuses
Acier FeP02G - Z275 – EN10142
Data Sheet RÈGLES DU PROJET
Tableaux basse tension
CEI 60439
Appareillages moyenne tension
CEI 62271
Poste électrique
CEI 62271-202 / CEI 99-4 / CEI 61936
Installations civiles
CEI 64-8 / CEI 61936 / CEI 62271-202
Système de détection de fumée
EN54

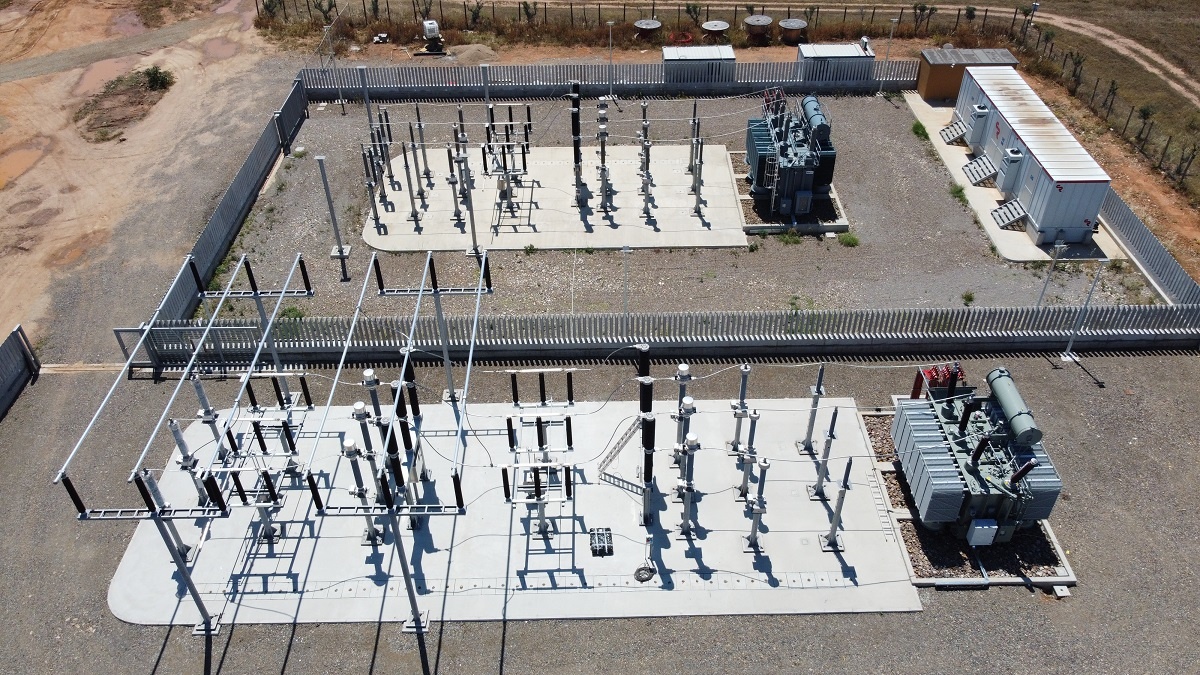

Projets liés à eHouse
N. 4 SOUS-STATIONS COMPACTES POUR DEVELOPPEMENT DE LA ZONE INDUSTRIELLE
La Havane (Cuba)
Le projet s'adressait au centre industriel en développement d'Artemisa et comprenait l'étude technique, la construction et la mise en service de sous-stations compactes pour la distribution d'énergie et d'équipements électriques pour l'interconnexion des sous-stations.
SOUS-STATIONS COMPACTES POUR ACIERIE
Artemisa (Cuba)
Le grand projet a inclus une sous-station électrique 220/38,5kV, conçue pour une aciérie.
