N. 5 subestaciones 13.8kV y 34.5kV 54.8MVA

Jardines del Rey (Cuba)

Descripciòn

El projecto include la implementación de n. 5 subestaciones compactas E-House, ubicadas en Jardines del Rey, una área cubana estratégica, cercanas al aeropuerto y puerto marítimo.

Localidad: Jardines del Rey norte
Subestación eléctrica 2x16/20MVA, equipada con n. 16 celdas de media tensión Normal Clad 13.8kV 1250A 25kA

Localidad: Bautista
Subestación eléctrica 2 x 2.5MVA, equipada con n. 8 celdas de media tensión Normal Clad 13.8kV 1250A 25kA y n. 10 celdas de media tensión 34.5kV 1250A 25kA

Localidad: Jardines del Rey
Subestación eléctrica 2x6.3MVA, equipada con n. 4 celdas de media tensión Normal Clad 13.8kV 1250A 25kA y n. 23 celdas de media tensión 34.5kV 1250A 25kA

Localidad: Puerto marítimo
Subestación eléctrica 2x6.3MVA, equipada con n. 15 celdas de media tensión 34.5kV 1250A 25kA

Localidad: Aeropuerto
Subestación eléctrica 2x6.3MVA, equipada con n. 12 celdas de media tensión 34.5kV 1250A 25kA

Además, cada subestación incluye:

  • Transformadores de potencia
  • Relés de protección

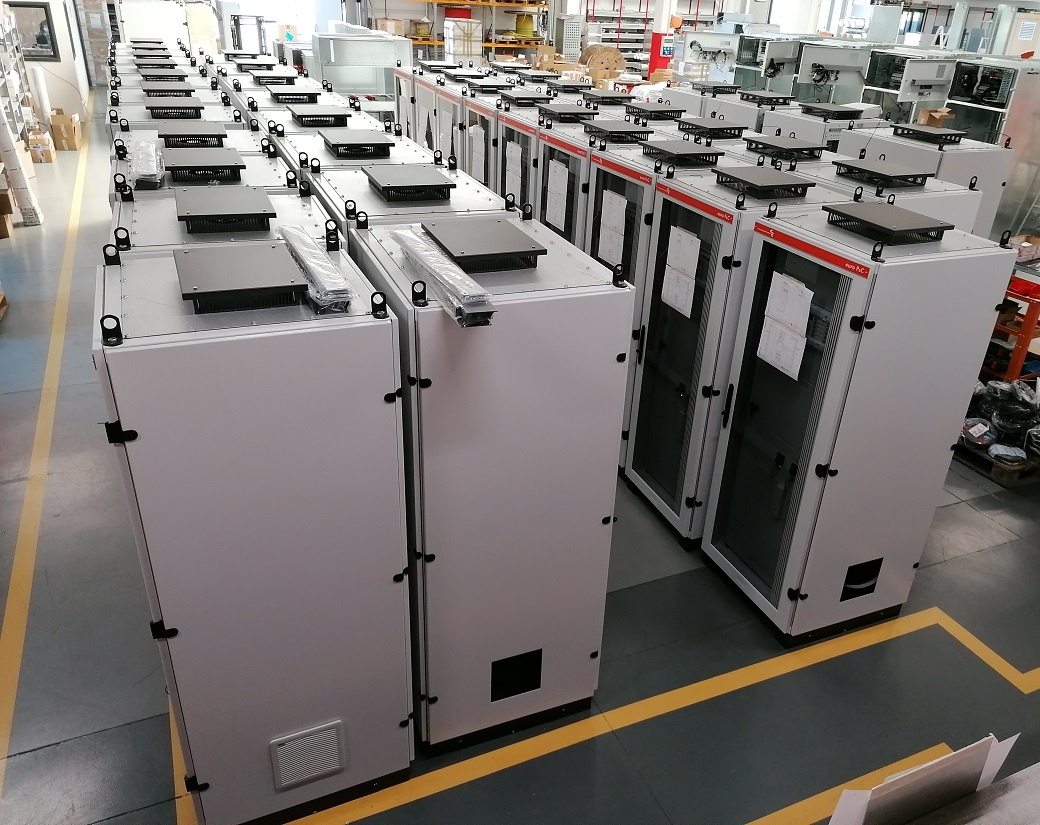

  • Paneles BT EuroP & C para la monitorización y automatización de la planta
  • Paneles BT Euro SDS
  • Sistema SCADA
  • Sistema HVAC
  • Iluminación interior
  • Reactores para compensar largas líneas subterráneas de MT
