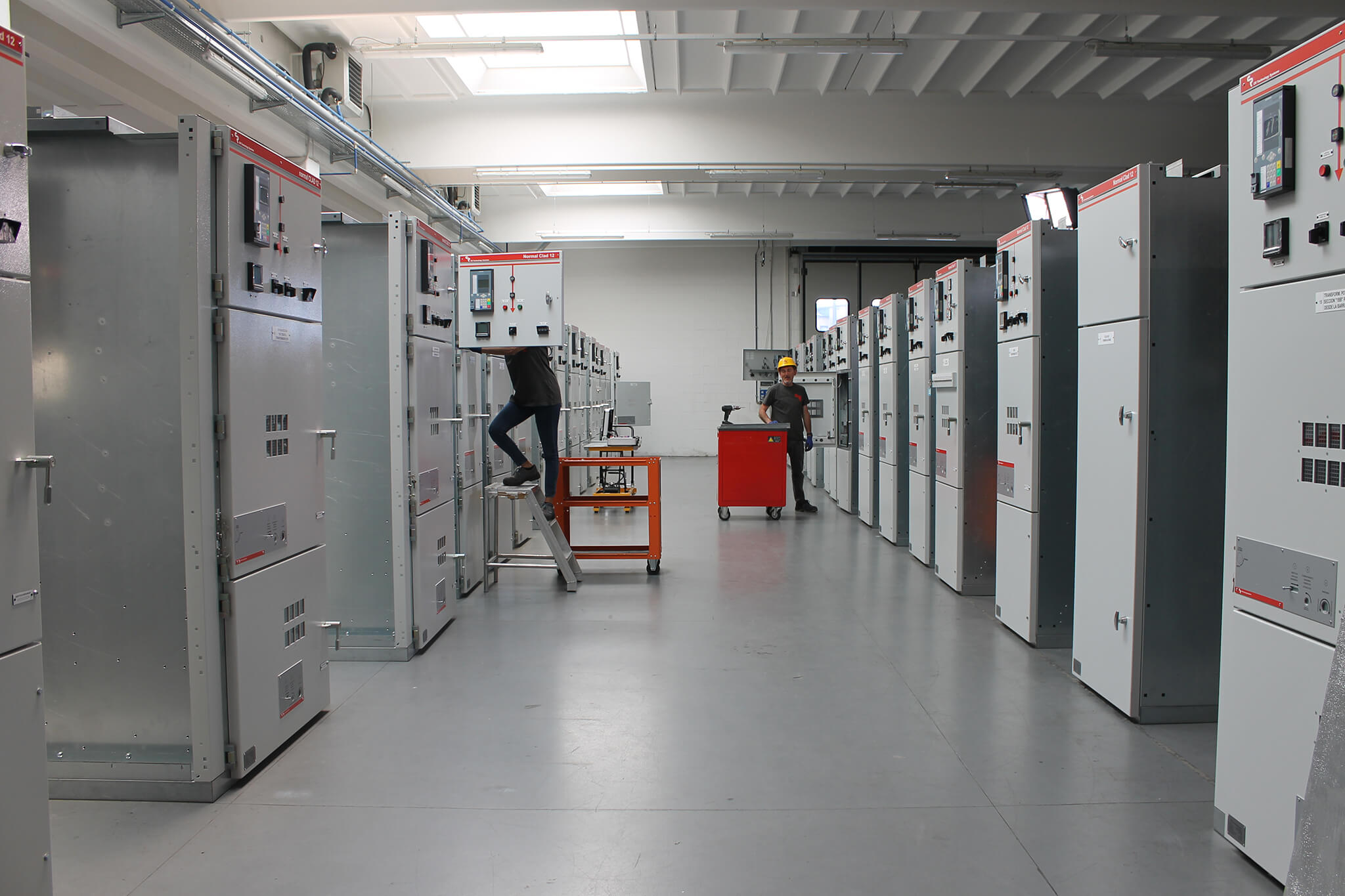

Tableau MT AIS – Normal Clad

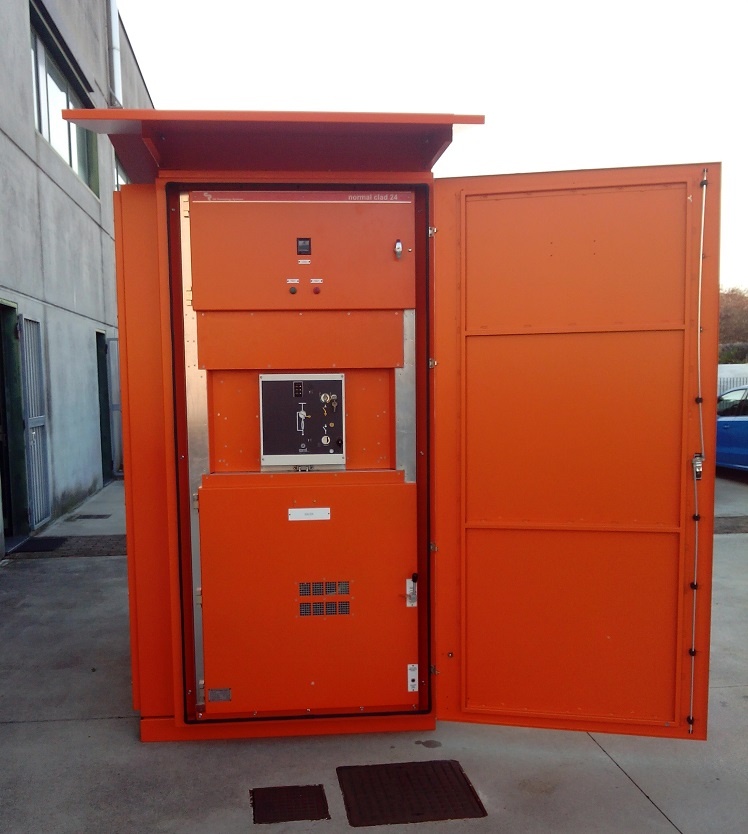

Cellule moyenne tension, isolé dans l'air (AIS - NORMAL CLAD - Caractéristiques spéciales jusqu'à IP65). Equipé de compartiments métalliques séparés et de composants principaux débrochables (disjoncteur, transformateurs de tension, relais de protection). Il est conçu pour les réseaux de distribution primaires et peut être fourni en standard ou en AFLR IAC Classé Arc Interne. Pour une utilisation en extérieur (mines, pétrole et gaz), il peut être conçu avec des caractéristiques spéciales avec un degré de protection allant jusqu'à l'indice de protection IP 65 et une configuration Duplex, Double systèmes de jeux de barres.

CARACTÉRISTIQUES TECHNIQUES
  • Degré de protection IP4X pour les applications intérieures, jusqu'à IP65 pour les applications extérieures

  • Système de jeu de barres simple ou double, double avec deux disjoncteurs et aussi autre configuration spécifique selon demande du client

  • Accès frontal

  • Installation sur châssis métallique ou sur béton

  • Sécurité des opérateurs pendant les opérations et la maintenance, selon Leg. Décret no. 81/2008 et législation CEI 62271-200

  • Disjoncteur à coupure sous Vide ou dans le gaz SF6 montée sur chariot débrochable

  • Disjoncteurs débrochables et transformateurs de tension débrochable ou fixe

  • Relais de protection, contrôle et mesure Numérique Multifonction et compteurs d’énergie

  • Synoptique numérique ou standard

  • Intégration au système de surveillance numérique SCADA

  • Intégration de système de contrôle thermique sur les jeux de barres et disjoncteur, sur commande

  • Intégration des systèmes de protection contre les arcs électriques, sur commande

  • Intégration de système de transfert rapide et système de délestage, sur commande

AVANTAGES
  • Equipement personnalisé selon la demande du client

  • Disjoncteurs interchangeables

  • Commande à distance

  • Maintenance facile

  • Haute sécurité pour le personnel

  • Livraison rapide

APPLICATIONS
  • Secteurs pétroliers

  • Transport

  • Réseau intelligent (Smart Grid)

  • Réseau de distribution primaire

  • Centrale photovoltaïque

  • Centrale éolienne

  • Centrale hydroélectrique

  • Centrale électrique en général

Documents
Taille du fichier
Link Download
Tableau électrique MT Normal Clad
1.55 MB

Data Sheet Normal Clad

    • Tension nominale

    • kV

    • 12

    • 17,5

    • 24

    • 36

    • 40,5

    • Tenue à fréquence industrielle 50Hz-1min (kV eff.)

    • kV (1min)

    • 28

    • 38

    • 50

    • 70

    • 85

    • Tension de tenue au choc de foudre (1,2/50µs)

    • kV

    • 75

    • 95

    • 125

    • 170

    • 200

    • Courant nominal des barres principales

    • A

    • Jusqu'à
      4000

    • Jusqu'à
      4000

    • Jusqu'à
      3600

    • Jusqu'à
      3150

    • Jusqu'à
      3150

    • Jeu de barres

    • A

    • 1250

    • 2000

    • 2500

    • 3150

    • 3600

    • 4000

    • 1250

    • 2000

    • 2500

    • 3150

    • 3600

    • 4000

    • 1250

    • 2000

    • 2500

    • 3150

    • 1250

    • 2000

    • 2500

    • 3150

    • 1250

    • 2000

    • 2500

    • Courant de courte durée admissible

    • kA (3s)

    • Jusqu'à
      50

    • Jusqu'à
      50

    • Jusqu'à
      40

    • Jusqu'à
      40

    • Jusqu'à
      40

    • Fréquence nominale

    • Hz

    • 50-60

    • 50-60

    • 50-60

    • 50-60

    • 50-60

    • Degré de protection IP

    • IP4X*

    • IP4X*

    • IP4X*

    • IP4X*

    • IP4X*

    • Perte de continuité de service (LSC)

    • LSC2B

    • LSC2B

    • LSC2B

    • LSC2B

    • LSC2B

    • Tenue à l'arc interne (valeur maximale) AFLR

    • kA (1s)

    • 25

    • 25

    • 25

    • 16

    • 16

*Jusqu'à IP54 sur demande

*Jusqu'à IP54 sur demande

Projets liés à Tableau MT AIS – Normal Clad

APPAREILLAGE NORMAL CLAD 24KV IP65 POUR MINE

Yauyos (Pérou)

Le projet a pour objectif d'augmenter le réseau électrique d'une mine située dans la province de Yauyos (Pérou) et il a impliqué la conception, la construction et la fourniture de n. 7 appareillages moyenne tension (MT) Normal Clad 24kV 630A 31,5kA et 17,5kV 1250A 31,5kA, avec degré de protection IP65, un transformateur auxiliaire 12600/230V 10kA, les matériaux et accessoires nécessaires au démarrage de l'installation.

Poste électrique HT/MT 110/34.5kV 25MVA

Artemisa (Cuba)

Le projet a impliqué l'étude, la construction et la mise en service d'une sous-station électrique dans la province d'Artemisa, à Cuba.
