CR-SMU String-Box

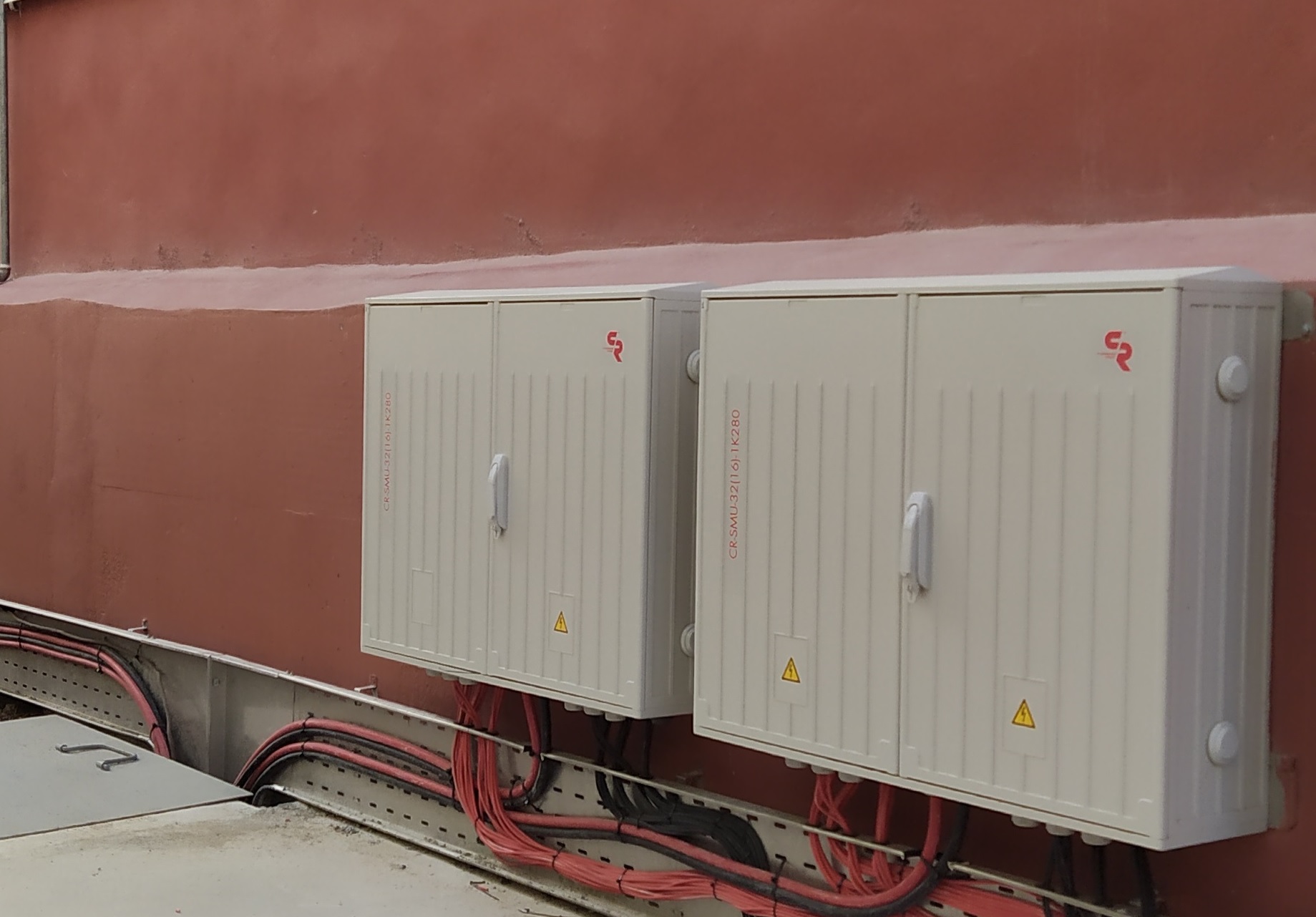

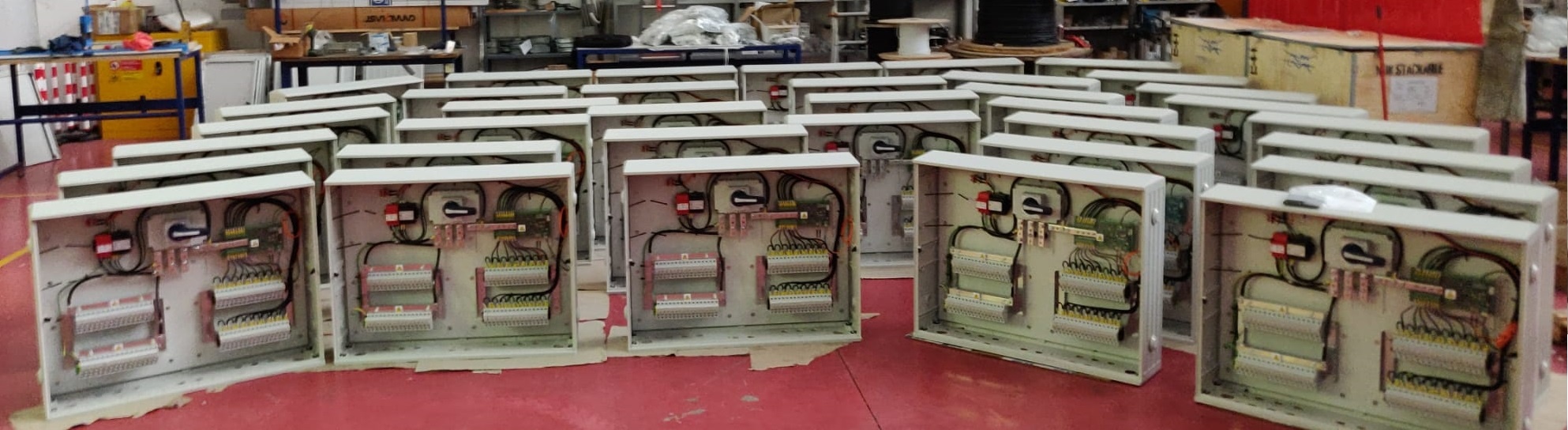

El String-box es un panel de campo que monitorea las corrientes de cadena y diagnostica rápidamente cualquier anomalía. El dispositivo está equipado con un seccionador específico para aplicaciones fotovoltaicas. La carcasa está fabricada en poliéster resistente a los rayos UV con un grado de protección IP54 y permite conectar hasta 32 string (con una corriente de entrada máxima para un solo string de 9A). El String-box garantiza la total compatibilidad con cualquier sistema de control.

Caracterìsticas tècnicas
  • El String-Box CR-SMU-32 (16)-1K280 monitorea el voltaje paralelo y la corriente del string, el estado del DPS, la temperatura dentro de la carcasa y, bajo pedido, otras características que afectan el sistema, como por ejemplo, la temperatura de un panel de campo

  • Hecho para aplicaciones tanto en interiores como en exteriores

  • Conexión en paralelo hasta 32 strings de 9A cada uno (16 canales de medida)

  • Comunicación por fibra óptica, para garantizar la máxima fiabilidad incluso en presencia de descargas atmosféricas

  • Protocolo de comunicación IEC 60870-101 y MODBUS RTU integrados de serie

  • Integración al sistema SCADA

  • Fusibles de protección para cada entrada en el polo positivo y negativo

  • Conexión de cables hasta 16mm 2 para cada entrada

  • Descargador de sobretensiones atmosférico, equipado con protección contra sobrecorriente

  • Alimentación directa desde el campo fotovoltaico u opcionalmente desde tensión auxiliar

  • Entradas digitales aisladas para monitoreo local

  • Entrada analógica aislada para sensores ambientales (1xPT100, 0-10V, 4-20mA)

  • Salidas digitales con contactos libres de tensión configurables

  • Caja de poliéster para exterior con grado de protección IP54

Ventajas
  • Asegura la identificación de la falla, o una previsión de la misma, de manera efectiva y eficiente, mejorando consecuentemente la confiabilidad de todo el sistema

  • Gestión simplificada para la recuperación del sistema en caso de fallas del panel o del microinversor

  • Monitorización de datos de cada módulo fotovoltaico

  • Indicación local y remota de estado / condiciones de alarma

Aplicaciones
  • Sistemas fotovoltaicos

Data Sheet String Box

    • Máxima tensión de CC en entrada

    • V

    • 1.000

    • Máxima corriente en salida

    • A

    • 280

    • Máxima corriente inversa

    • A

    • 6.000

    • Corriente nominal del fusible de cadena

    • A

    • Hasta 25

    • Corriente máxima por canal

    • A

    • 25

    • Número de cadenas

    • 8/16/32

    • Número de cables en entrada

    • 16/32/64

    • Grado de protección IP

    • IP54*

    • Energía suministrada para SMU

    • V

    • 24

    • Tensión nominal del interruptor DC

    • V

    • 1000

    • Corriente continua del interruptor DC

    • A

    • 400

    • Tipo SPD

    • 2

*A pedido, hasta IP65

*A pedido, hasta IP65
