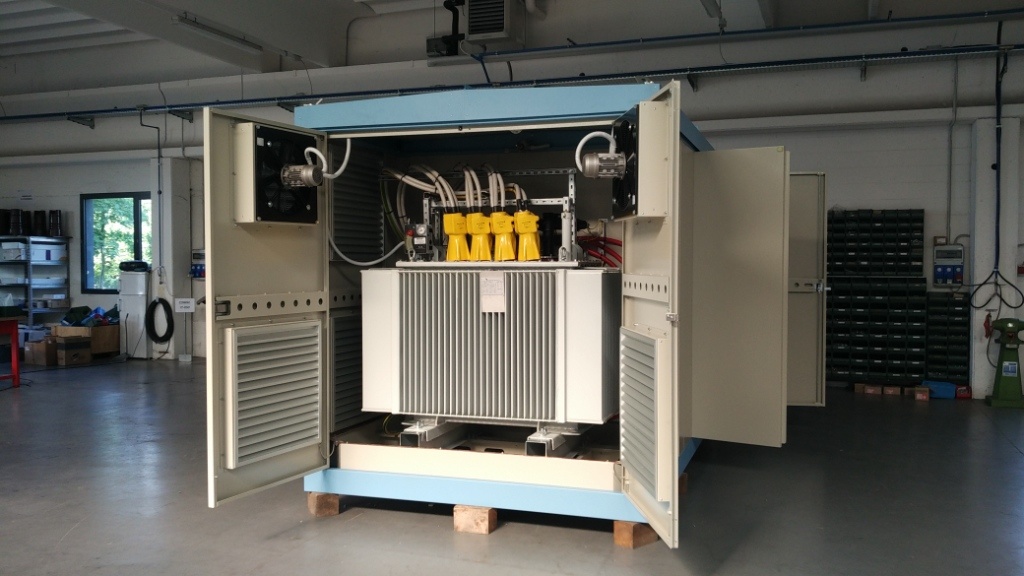

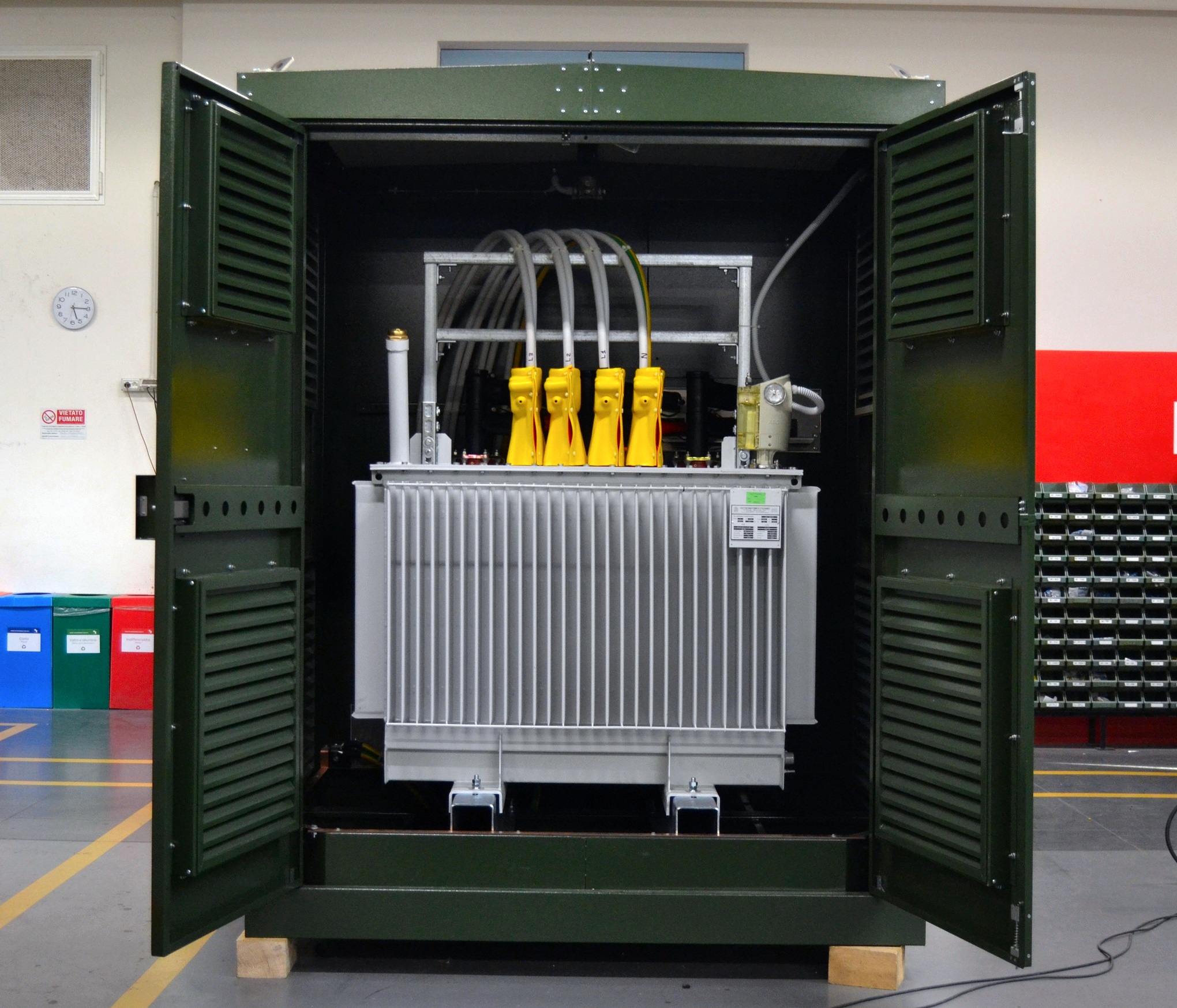

Subestación compacta STC-Kiosk

STC-Kiosk es una cabina de transformador compacta y transportable. Adecuada para red de destrucción secundaria de anillo con control remoto. El corto tiempo de construcción y montaje en fábrica permite una rápida instalación en obra.

Caracterìsticas tècnicas
  • El cuerpo de la estructura (base, montantes, refuerzo, techo) está fabricado con chapas de acero de 25-30/10mm de espesor, tipo Sendzimir SZ275, galvanizadas y repintadas en resina epoxídica, aptas para instalaciones exteriores en ambientes hostiles

  • La cabina está equipada con soportes angulares verticales colocados en los cuatro lados y soportes intermedios en chapas de acero galvanizado en caliente de 30/10 mm de espesor

  • La pared exterior, formada por un solo estrato de chapas de acero galvanizado de 15/ 10mm, con el método Sendzimir SZ275 se repinta con resina epoxi

  • El doble techo está formado por un estrato externo de chapas de acero galvanizado de 15/10mm, con el método Sendzimir SZ275, repintado con resina epoxídica, que asegura resistencia a los agentes atmosféricos y un ciclo de uso prolongado

  • El techo está realizado con paneles aislantes de poliuretano con un espesor de 40 mm, esto asegura el aislamiento térmico y hace que la estructura sea resistente a los agentes atmosféricos

  • El soporte de la base de chapa de acero está galvanizado con el método Sendzimir SZ275 y repintado en resina epoxi (bajo pedido podemos suministrar bases precortadas para entrada de cables)

  • Posibilidad de sellar puertas y conductos de aire para asegurar un alto grado de protección y evitar fallas estructurales

  • Equipos internos adicionales: cuadros de distribución de media tensión (MT), cuadros de distribución de baja tensión (BT), transformador de potencia, inversor, sistema SCADA, sistemas eléctricos, sistema de alarma contra incendios, estación meteorológica, sistema de aire acondicionado, auxiliares, UPS, baterías, videovigilancia

  • Pintura de alta resistencia para ambientes húmedos y salinos

  • Sistema de puesta a tierra interno

  • Diseño de la base y de los espacios internos ad hoc según la disposición del equipo, de acuerdo con la solicitud del cliente

  • Instalación en platea o levantada sobre soportes

  • Sistema de protección contra rayos

  • Estación de control y servicios

  • Sistema de iluminación con panel de control interno e iluminación de emergencia

Ventajas
  • Estructura compacta y de pequeño tamaño

  • Configuraciones internas personalizables

  • Resistente a agentes atmosféricos y ambientes hostiles

  • Operaciones de mantenimiento simplificadas gracias al acceso a los equipos internos y sistemas de seguridad de la planta

  • Transportable por mar y por tierra

Aplicaciones
  • Gas y petróleo

  • Smart grid

  • Servicios en redes de distribución secundaria

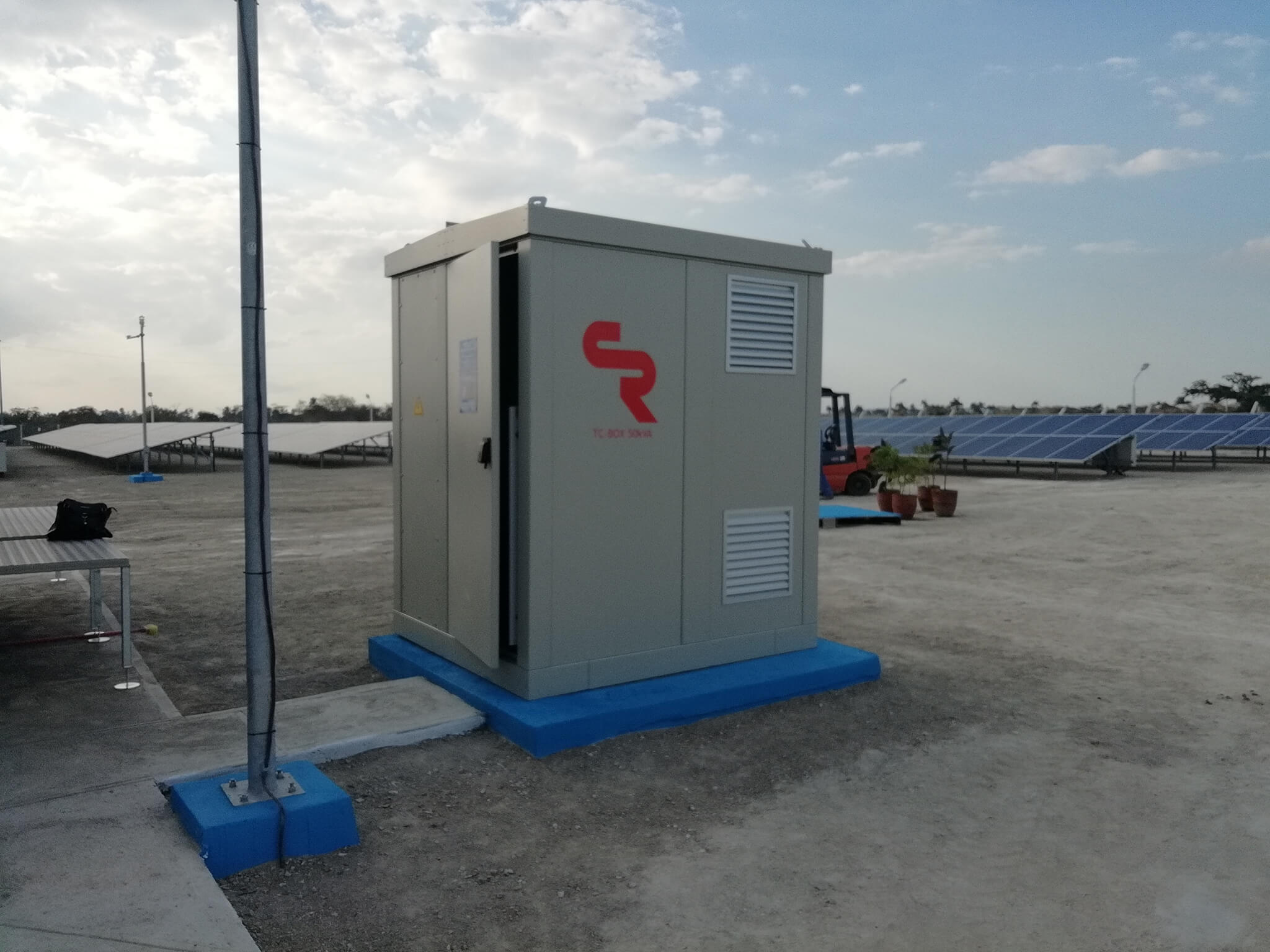

  • Sistemas fotovoltaicos

  • Parques eólicos

Proyectos relacionados con Subestación compacta STC-Kiosk

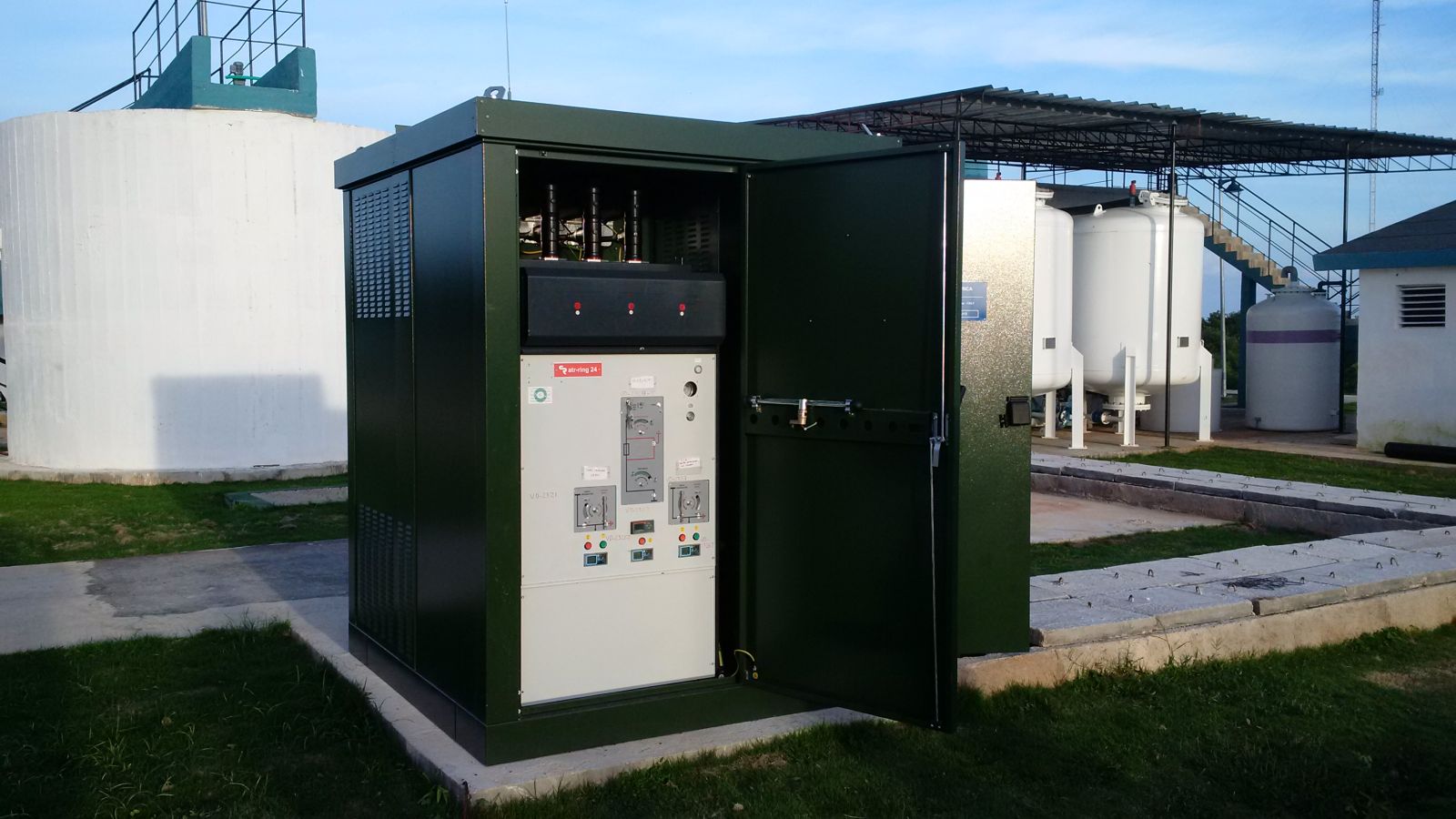

E-HOUSES PARA APLICACIONES TEMPORALES

La Habana (Cuba)

Es un proyecto a medida para suministrar energía temporal en las obras en las provincias cubanas.

REALIZACIÓN DE NR. 61 CENTROS DE TRANSFORMACIÓN STC-KIOSK

La Habana (Cuba)

El ambicioso proyecto apunta a aumentar la red eléctrica en la capital cubana.
