eHOUSE : la solution intelligente pour la distribution d’énergie

América Latina

état

Cuba

année

2025

Description

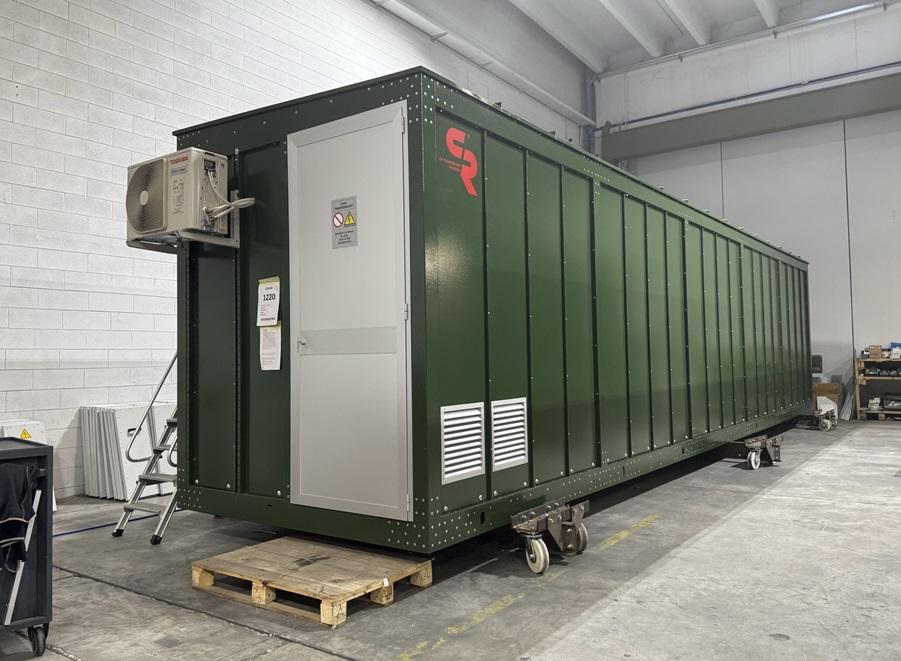

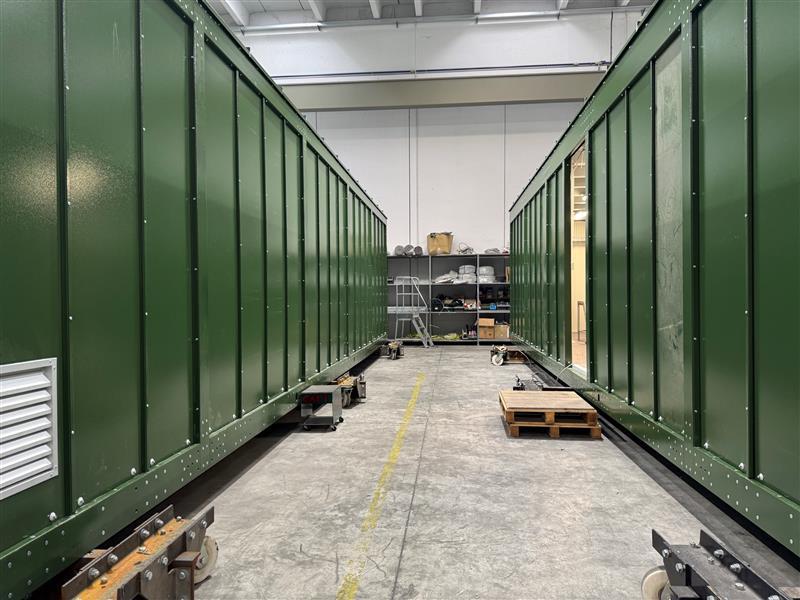

N. 5 sous-stations compactes plug-in pour la distribution d'énergie électrique en MT et BT à l'échelle territoriale, destinées spécialement aux activités hôtelières. Les cabines font partie d'un système unique de distribution MT en double anneau.

En détail, les eHouses présentent les caractéristiques suivantes :

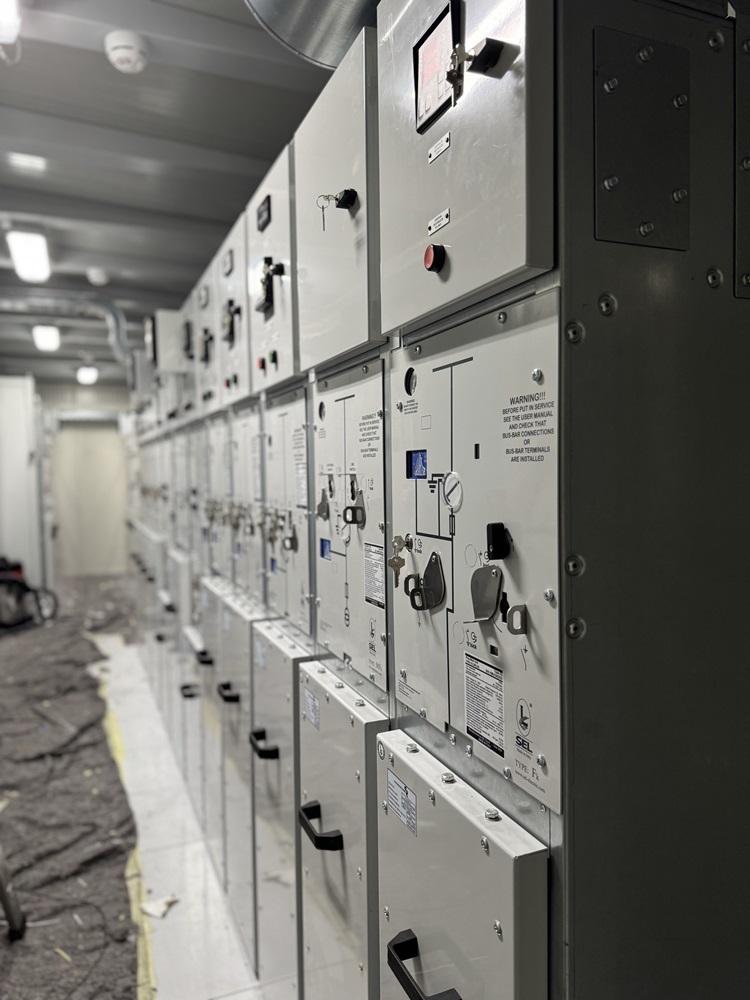

  • eHouse pour la distribution MT, avec n. 20 cellules ATR-Ring 24kV 630A 16kA(1s);
  • eHouse pour la distribution MT, avec n. 23 cellules ATR-Ring 24kV 630A 16kA(1s);
  • eHouse pour la distribution MT, avec n. 26 cellules ATR-Ring 24kV 630A 16kA(1s);
  • eHouse pour la distribution MT, avec n. 24 cellules ATR-Ring 24kV 630A 16kA(1s);
  • eHouse pour la distribution MT, avec n. 21 cellules ATR-Ring 24kV 630A 16kA(1s);
De plus, chaque eHouse est équipée de panneaux BT Euro SDS 220/127V 60Hz, d'un panneau RTU connecté au système SCADA, d'un transformateur triphasé en résine de 50kVA, de panneaux Euro P&C pour le contrôle du système d’éclairage public, d’un système de climatisation, d’un système de protection incendie, d’un chargeur de batteries/UPS de 150Ah pour l'alimentation des services auxiliaires privilégiés de la cabine, avec une alimentation indépendante redondante provenant de trois sources (anneau 1, anneau 2, transformateur auxiliaire 50kVA), ainsi que d’un équipement auxiliaire.

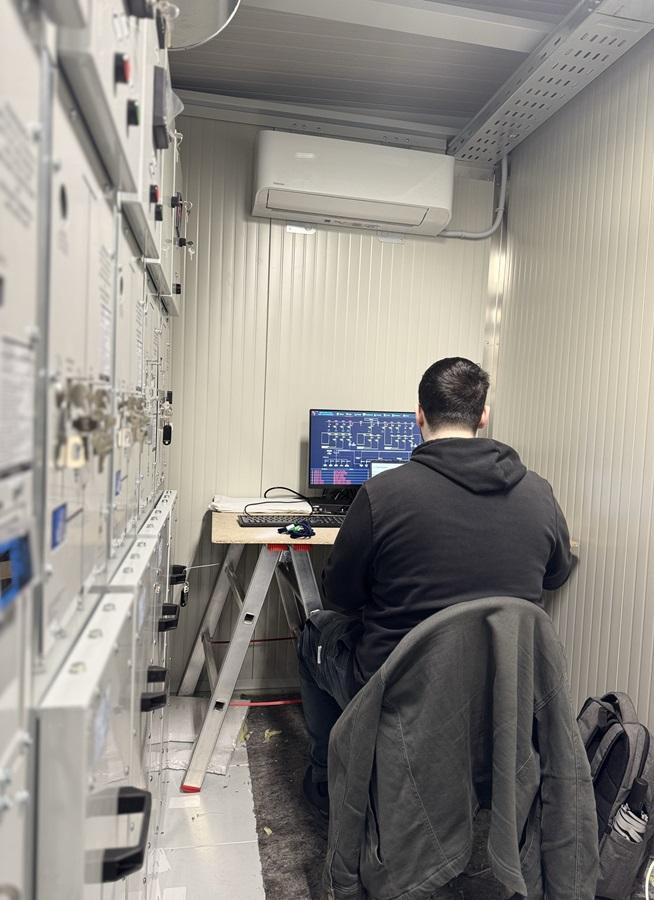

Toutes les sous-stations compactes communiquent avec le système SCADA via 4G/LTE et fibre optique. Le tableau SCADA sera installé dans une salle de contrôle et de surveillance dédiée, située au centre des eHouses en anneau, afin d’assurer leur supervision et de permettre des interventions à distance ou manuelles en cas d’intervention du personnel sur site ou de maintenance programmée. Les protocoles de communication utilisés dans l’ensemble du système de supervision sont Gateway IEC 61870-5-104, Modbus, IEC 61850, et le GPS utilise le protocole NTP pour la synchronisation horaire.
